Антенны LPD-PMR

[UA9-140]

А вот ещё интересно..... Раздвигая витки в катушке индуктивности, можно резонансную частоту антенны корректировать?

Да, эта катушка удлиняет антенну 5/8 до 3/4 длины волны. Поэтому антенна длиной 5/8 лямбда плюс удлинительная катушка выглядит в точке питания примерно как четвертушка с четвертьволновыми же противовесами.

[UA9-140]

потери такие большие..... в качестве лекарства подойдет кирпичь ватт на 100?

Не надо кирпич. Не нужна тут такая мощность. Да и 100 Вт на VHF не так то просто (и дешево) получить.

А вся настройка сведется к подрезанию антенны?

Подрезание плюс сжатие-растяжение катушки.

[UA9-140]

Куплю гайку ВЧ на кабель и буду настраивать.

Гайка ВЧ это что? Разъем на кабель?

КСВ метр нашёл в местном магазине видеонаблюдения.

В наше время антенны проще настраивать при помощи антенного анализатора.
Можно и простым КСВ-метром, но это достаточно муторно, да и дешевый КСВ-метр на 430МГц может показывать погоду на Марсе

[UA9-140]

а неплохо смотрится интересно для чего понадобилась 435 ? и с большой мощностью

Да, тоже интересно

[ПРИЧАЛ]

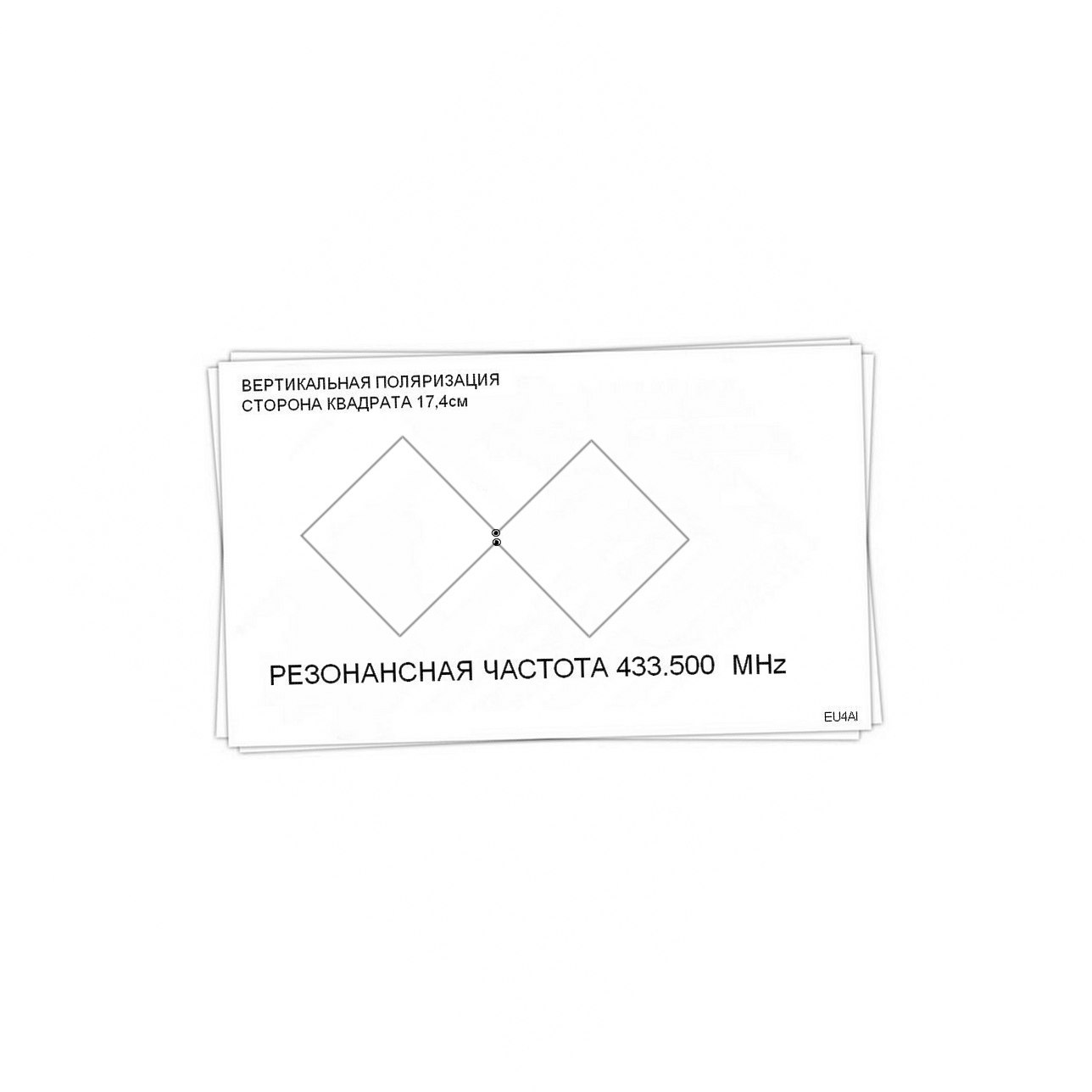

САМАЯ ПРОСТАЯ И ОЧЕНЬ ЭФФЕКТИВНАЯ АНТЕННА НА 433 MHz

ПОДПРАВИЛ РИСУНОК , ДЛЯ БОЛЬШЕЙ ПРОСТОТЫ ПОНИМАНИЯ !!!
ПО ПРСЬБЕ UA9-140

[UA9-140]

САМАЯ ПРОСТАЯ И ОЧЕНЬ ЭФФЕКТИВНАЯ АНТЕННА НА 433 MHz

Из рисунка не очень понятно, каким образом к антенне подключен кабель?

[ПРИЧАЛ]

САМАЯ ПРОСТАЯ И ОЧЕНЬ ЭФФЕКТИВНАЯ АНТЕННА НА 433 MHz

Из рисунка не очень понятно, каким образом к антенне подключен кабель?

НА РИСУНКЕ С ПРАВА ПОЛЯРИЗАЦИЯ ГОРИЗОНТАЛЬНАЯ...

[UA9-140]

Вот так похоже на правду. Две "волновые" рамки в параллель. И входное сопротивление получится где-то ом 50-70

А то по первой картинке мало бы кто из начинающих догадался, как подключить кабель.

[ПРИЧАЛ]

Вот так похоже на правду. Две "волновые" рамки в параллель. И входное сопротивление получится где-то ом 50-70

А то по первой картинке мало бы кто из начинающих догадался, как подключить кабель.

НУ В СВОЁ ВРЕМЯ БЫЛ ОПРОБОВАН ВОТ ТАКОЙ ВАРИАНТ,-НУЖНА БЫЛА ШИРОКОПОЛОСНОСТЬ И УСИЛЕННИЕ

ДЕЛАЛ КАК ИЗ ПЛАСТИНЫ ТАК И ИЗ ПРОВОЛОКИ 1мм
ДЕЛАЛ В ВИДЕ "УШЕЙ" КАК НА ПРЕД ИДУЩИХ ФОТО , ТАК И В ВИДЕ ДВУХ КВАДРАТОВ И ДВУХ ТРЕУГОЛЬНИКОВ ЗАПИТАНЫХ
В ИХ ВЕРШИНАХ ИЛИ УГЛАХ... НО ДУМАЮ ,ЧТО ЭТО ОТДЕЛЬНЫЙ РАЗГОВОР И В ДРУГОЙ ТЕМЕ ТИПА "КОНСТРУИРОВАННИЕ И ТЕОРИЯ АНТЕНН"
ВОЗМОЖНО И ВЫЛОЖУ КОЕ ЧТО ,- ЕСЛИ УВИЖУ, ЧТО ЭТО КОМУ ЛИБО ИНТЕРЕСНО.
ВОТ ПОДОБНЫЕ АНТЕННЫ

[ПРИЧАЛ]

И БОЛЕЕ ДЕТАЛЬНО НАРИСОВАННЫЙ ВАРИАНТ С ПРОЛОЖЕННЫМ КАБЕЛЕМ
И ВЕРТИКАЛЬНОЙ ПОЛЯРИЗАЦИЕЙ
