LED подсветка антенны

[Путешественник]

Подскажите возможно ли самому реализовать такую подсветку и если да то как?
Антенна прозрачная есть, диоды тоже...

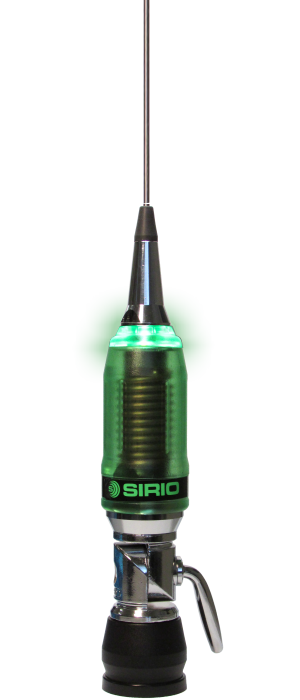

ссылка на первоисточник: http://www.sirioantenne.it/ru/hf-mobile-ru/p-5000-led/

[collection]

Началось )

[Путешественник]

У меня просто антеннка прозрачная есть а тут смотрю и Сирио таку новинку выпустил

[UA9-140]

У меня просто антеннка прозрачная есть а тут смотрю и Сирио таку новинку выпустил

Для начала можно попробовать сделать катушку из пары-тройки витков изолированного провода, к катушке припаять светодиод и одеть эту конструкцию на антенну в районе согласующей катушки. И посмотреть, будет ли загораться светодиод при нажатии на тангенту.

[collection]

У меня просто антеннка прозрачная есть а тут смотрю и Сирио таку новинку выпустил

Для начала можно попробовать сделать катушку из пары-тройки витков изолированного провода, к катушке припаять светодиод и одеть эту конструкцию на антенну в районе согласующей катушки. И посмотреть, будет ли загораться светодиод при нажатии на тангенту.

Согласование будет портить, он же ДИОД )

[UA9-140]

Согласование будет портить, он же ДИОД )

Это шутка, да?

На самом деле, как-то на согласование эта цепь влиять конечно будет. Но, на мой взгляд, совершенно не принципиально

[Магнит]

Было дело, дурачился, к антенне, т3, на стяжки люминесцентную лампу присобачивал, при нажатии на тангенту она светится!
В тёмное время суток зрелищно ! То , что влияет на согласование, - да, доказано экспериментами, ещё как влияет!
Работал на Игоря71 с одной точки с лампой и без, с лампой он меня принимал намного хуже.

[collection]

Согласование будет портить, он же ДИОД )

Это шутка, да?

На самом деле, как-то на согласование эта цепь влиять конечно будет. Но, на мой взгляд, совершенно не принципиально

Согласование - удивительная вещЪ - какой то светодиодик на катушке - способен превратить антенну в просто красивую игрушку.

[Салют]

Примерно на эту же тему вот приблуда http://www.parc59.ru/forum/viewtopic.php?p=19351#p19351
Думаю что реализовать это проще простого. Причем яркость свечения на прямую связана с согласованием.

[UA9-140]

Согласование - удивительная вещЪ - какой то светодиодик на катушке - способен превратить антенну в просто красивую игрушку.

А что, есть опыт?

Давайте проведем (смелый антинаучный) эксперимент.
Правда, прозрачной антенны у меня нет, но могу выделить для опытов свой антенный анализатор.

Было дело, дурачился, к антенне, т3, на стяжки люминесцентную лампу присобачивал, при нажатии на тангенту она светится!
В тёмное время суток зрелищно ! То , что влияет на согласование, - да, доказано экспериментами, ещё как влияет!
Работал на Игоря71 с одной точки с лампой и без, с лампой он меня принимал намного хуже.

В принципе, это объяснимо.
Во первых, настройка "короткой" Т3 очень "острая", и даже небольшая емкость рядом может сдвинуть резонанс. (Это про "расстройку")
Во вторых, возможно, что кроме расстройки антенны в лампочке происходило поглощение заметной части излучаемых Э-М волн.

Давайте прикинем, пусть мощность р-ст 10вт. Антенна, с учетом кпд излучает порядка 1-2-3Вт. Сколько надо мощности, чтобы зажечь лампу? Я думаю, что примерно столько же. Итого в эфир уходит максимум 0,5-1 Вт.

P.S. Вообще, в моем первоначальном ответе была большая доля шутки, (типа хотите синие писалки - будут вам синие писалки) а народ воспринял всё это слишком всерьез
