Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Varlok » 27 мар 2015, 14:21

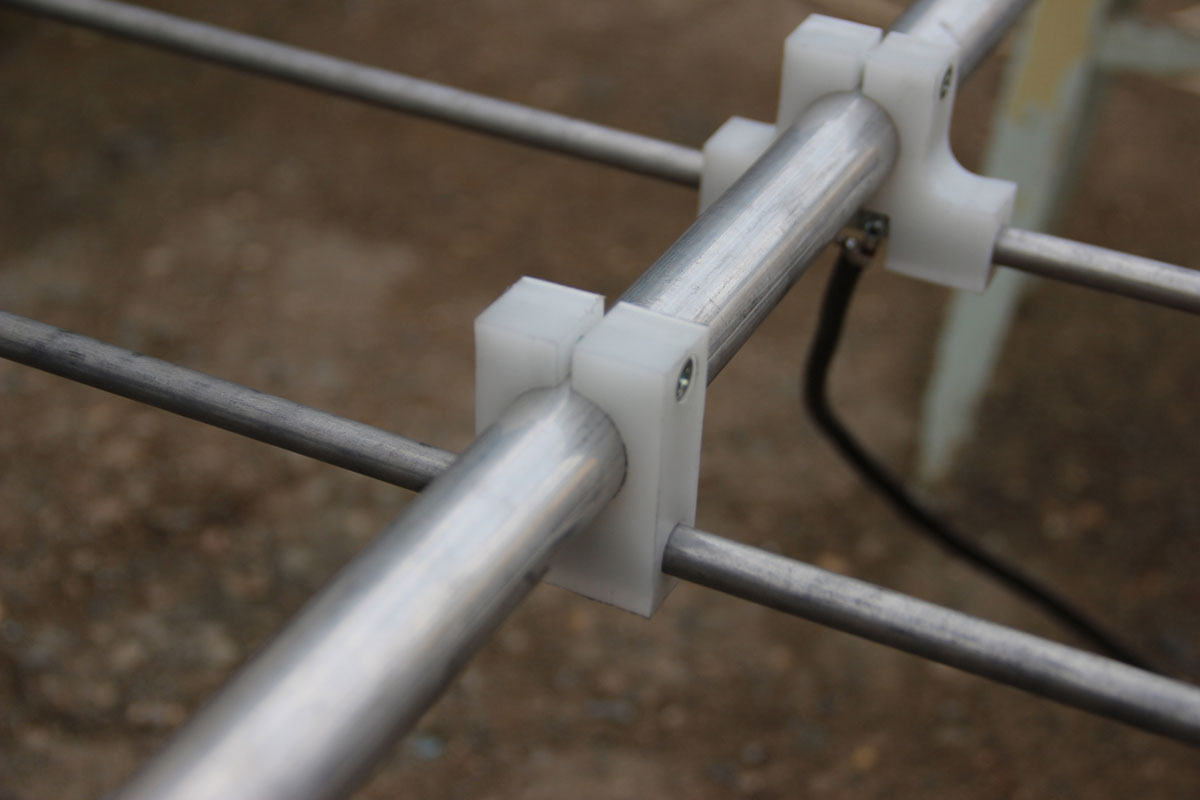

кто как крепит элементы к траверсе?

есть мысль в изготовлении таких сухариков, может есть какие идеи?
1. наштамповать из пластмассы... (вопрос в требуемом количестве и соответственно цене за 1 шт.)

примерно посчитали, для партии 100шт получается 75руб/шт вобщем дороговато..
у нас при штучном изготовлении из капролона получалось 25 руб/шт (без учета портаченного собственного времени)
Вложения
RK9FBW, 73!

Аватара пользователя
MrBoy
Сообщения: 71
Зарегистрирован: 25 янв 2013, 13:05
Позывной ПАРК59: ВалдаЙ
Рация: MegaJet 300, Sirio Super 9, Dragon SY-101, Baofeng UV-5R
Авто: ВАЗ 2131, УАЗ 3160
Номер клубной карты: 0
Откуда: Пермь, Парковый
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение MrBoy » 28 мар 2015, 20:09

Появились какие то непонятка с моей Бао-5. Рация стоит на столе на частоте 434,375, открывая вкладки в браузере Опера, появляются шумы. Иногда через некоторое время проподают, а бывает, что шум не прекращается пока не переключишся на другую вкладку, или не закроешь ту которую открывал. В чем прикол я так и не понял. Особенно реагирует когда открываешь Гугл.

Аватара пользователя
Miklle
Сообщения: 257
Зарегистрирован: 11 май 2014, 17:03
Позывной ПАРК59: Газовик
Рация: Megajet 333 и Sirio ML-145
Авто: Hyundai Creta
Номер клубной карты: 0
Откуда: Пермь, центр, район кинотеатра Кристалл, QTH locator: LO87CX
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Miklle » 28 мар 2015, 21:57

Varlok писал(а):кто как крепит элементы к траверсе?
есть мысль в изготовлении таких сухариков, может есть какие идеи?
1. наштамповать из пластмассы... (вопрос в требуемом количестве и соответственно цене за 1 шт.)
привет. ты как-то фотографию неправильно загрузил на сайт, пока ее не скачаешь, не поймешь что на ней.
а по креплению могу сказать следующее: если электрическая изоляция не требуется, то просто сверлить с стягивать болтом с гайкой. Если сверлить не хочешь, то можно крепеж из металла придумать, опыт у меня был. Пластмасса - это не вариант, она на свету через короткое время рассыпется.
Антенна на фото это волновой канал?

Аватара пользователя
Андрей.В.М
Сообщения: 498
Зарегистрирован: 18 дек 2012, 20:47
Позывной ПАРК59: Моряк
Рация: MJ-600, Lemm 2001 Turbo
Авто: Lada PRIORA
Номер клубной карты: 0

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Андрей.В.М » 29 мар 2015, 00:19

Baofeng очень чувствителен к авто сигнализациям
Чтоб на гугл реогировал неслыхал
******ВЕЖЛИВЫЙ ВОДИТЕЛЬ******

не все сразу становятся радиолюбителями,
вначале все экспериментаторы! :cool_cool: :-D

Аватара пользователя
Varlok
Сообщения: 1020
Зарегистрирован: 20 фев 2012, 22:30
Позывной ПАРК59: Варлок
Рация: Alan 78+
Авто: ШНива
Номер клубной карты: 0
Р/Л позывной: RK9FBW
Откуда: Пермь
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Varlok » 29 мар 2015, 00:39

Miklle писал(а):
а по креплению могу сказать следующее: если электрическая изоляция не требуется, то просто сверлить с стягивать болтом с гайкой. Если сверлить не хочешь, то можно крепеж из металла придумать, опыт у меня был. Пластмасса - это не вариант, она на свету через короткое время рассыпется.
Антенна на фото это волновой канал?
фото поправил.
электрическая изоляция требуется.
например у радиаловских антенн элементы сквозь траверсу через втулки...
про действие солнца чтот неподумал.. спасибо
RK9FBW, 73!

Аватара пользователя
Miklle
Сообщения: 257
Зарегистрирован: 11 май 2014, 17:03
Позывной ПАРК59: Газовик
Рация: Megajet 333 и Sirio ML-145
Авто: Hyundai Creta
Номер клубной карты: 0
Откуда: Пермь, центр, район кинотеатра Кристалл, QTH locator: LO87CX
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Miklle » 29 мар 2015, 00:49

Varlok писал(а):
Miklle писал(а): электрическая изоляция требуется.
например у радиаловских антенн элементы сквозь траверсу через втулки...
про действие солнца чтот неподумал.. спасибо
Вот теперь другое дело, фотография нормальная!

а зачем изоляция? я сколько антенн типа волновой канал видел, изоляции на них нет.
И на логопериодических тоже изоляции нет.
ты уверен, что должна быть изоляция, может это такой вариант монтажа?
Какой тип этой антенны? Судя по фото это волновой канал. Я прав или не прав?
вот тут http://www.irls.narod.ru/ant/ant48.htm прямо написано "сварка"

и на сайте радиала (если это конечно тот радиал) http://www.radial.ru/catalog/antennas/directional/
написано

Фирма "Радиал" выпускает "волновые каналы" с петлевым вибратором двух типов: цельносварные и сборно-разборные.
Первый тип направленных антенн специально предназначен для эксплуатации в наиболее жестких погодных условиях: эти антенны выполнены цельносварными и неразборными


и далее

Второй тип направленных антенн также имеет повышенный запас прочности, однако для удобства транспортировки (особенно многоэлементных антенн), они имеют сборно-разборную конструкцию.

а судя по рисунку (фото не нашел) это как раз такие же антенны как на твоем фото.

DD59
Сообщения: 17
Зарегистрирован: 21 фев 2012, 09:34
Позывной ПАРК59: DD59
Рация: TTI TCB-551 yaesu 857 kenwood ts-2000
Авто: subaru forester
Номер клубной карты: 0
Р/Л позывной: RA9FBF
Откуда: Пермь
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение DD59 » 08 апр 2015, 13:08

Miklle писал(а):
Varlok писал(а):
Miklle писал(а): электрическая изоляция требуется.
например у радиаловских антенн элементы сквозь траверсу через втулки...
про действие солнца чтот неподумал.. спасибо
Вот теперь другое дело, фотография нормальная!

а зачем изоляция? я сколько антенн типа волновой канал видел, изоляции на них нет.
И на логопериодических тоже изоляции нет.
ты уверен, что должна быть изоляция, может это такой вариант монтажа?
Какой тип этой антенны? Судя по фото это волновой канал. Я прав или не прав?
вот тут http://www.irls.narod.ru/ant/ant48.htm прямо написано "сварка"

и на сайте радиала (если это конечно тот радиал) http://www.radial.ru/catalog/antennas/directional/
написано

Фирма "Радиал" выпускает "волновые каналы" с петлевым вибратором двух типов: цельносварные и сборно-разборные.
Первый тип направленных антенн специально предназначен для эксплуатации в наиболее жестких погодных условиях: эти антенны выполнены цельносварными и неразборными


и далее

Второй тип направленных антенн также имеет повышенный запас прочности, однако для удобства транспортировки (особенно многоэлементных антенн), они имеют сборно-разборную конструкцию.

а судя по рисунку (фото не нашел) это как раз такие же антенны как на твоем фото.
Александр, видимо, такой радиал имел в виду http://www.radial.ru/catalog/antennas/d ... al/y14-2m/
Там действительно элементы пластиковыми втулками изолированы.

Аватара пользователя
Виктор ВК
Сообщения: 1389
Зарегистрирован: 06 ноя 2012, 21:15
Позывной ПАРК59: СиБиРЯК
Рация: optim apollo rev.2,5, alinco 430
Авто: лада калина
Номер клубной карты: 0
Р/Л позывной: UB8FBC
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Виктор ВК » 08 апр 2015, 13:38

MrBoy писал(а):Появились какие то непонятка с моей Бао-5. Рация стоит на столе на частоте 434,375, открывая вкладки в браузере Опера, появляются шумы. Иногда через некоторое время проподают, а бывает, что шум не прекращается пока не переключишся на другую вкладку, или не закроешь ту которую открывал. В чем прикол я так и не понял. Особенно реагирует когда открываешь Гугл.
А интернет какой? Наверное мобильный?
Может китайский модем гадит и на 70. Но это предположение, так как частота модема намного выше.

Аватара пользователя
Miklle
Сообщения: 257
Зарегистрирован: 11 май 2014, 17:03
Позывной ПАРК59: Газовик
Рация: Megajet 333 и Sirio ML-145
Авто: Hyundai Creta
Номер клубной карты: 0
Откуда: Пермь, центр, район кинотеатра Кристалл, QTH locator: LO87CX
Контактная информация:

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Miklle » 09 апр 2015, 02:10

DD59 писал(а):Александр, видимо, такой радиал имел в виду http://www.radial.ru/catalog/antennas/d ... y14-2m/Там действительно элементы пластиковыми втулками изолированы.
Судя по фото это обычный волновой канал и, насколько я знаю, изоляция директоров от траверсы не требуется.
А вообще как-то странно, почему автор вопроса в обсуждении не участвует.

Аватара пользователя
Салют
Сообщения: 1801
Зарегистрирован: 25 фев 2012, 10:44
Позывной ПАРК59: Салют
Рация: Yaesu FT857
Номер клубной карты: 0
Р/Л позывной: R9FAL

Re: Вечерняя перекличка на LPD диапазоне.

Непрочитанное сообщение Салют » 09 апр 2015, 11:29

Varlok писал(а):кто как крепит элементы к траверсе?

есть мысль в изготовлении таких сухариков, может есть какие идеи?
1. наштамповать из пластмассы... (вопрос в требуемом количестве и соответственно цене за 1 шт.)

примерно посчитали, для партии 100шт получается 75руб/шт вобщем дороговато..
у нас при штучном изготовлении из капролона получалось 25 руб/шт (без учета портаченного собственного времени)
Саша все зависит от размеров/диаметров траверсы и элементов. В принципе конструкция не сложная, главное найти материал и для себя любимого можно сделать все самому. Ты ведь не собираешься открывать производство в промышленных масштабах?
Зная твои пристрастия к большим антеннам, для разборных конструкция можно заморочиться подобными сухарями. Для маленьких антенн нормально себя оправдывают пластиковые клипсы для крепления труб.
1. Из представленных тобой картинок первое что пришло в голову раньше в детстве было полно пластмассовых брусков. Сейчас думаю если задаться целью можно найти. Нарубал их как колбасу, фрезой для просверливания отверстий под разные парктроники сделать отверстие под траверсу, обычным сверлом отверстие под элементы.
2. Второй способ заморочиться и поискать 3D принтер :lol:
