Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Путешественник » 16 ноя 2016, 12:27

Антенна SMA-Male 144/430Mhz (19см) - улучшаем работу
http://goryham.qrz.ru/ant/19cm.htm

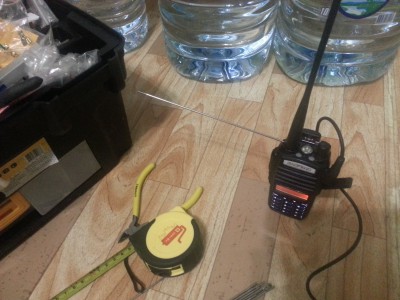

Попробовал, по рапортам тех кто к тому моменту был, связь с противовесом лучше
Вложения

Аватара пользователя
Varlok
Сообщения: 1023
Зарегистрирован: 20 фев 2012, 22:30
Позывной ПАРК59: Варлок
Рация: Alan 78+
Авто: ШНива
Номер клубной карты: 0
Р/Л позывной: RK9FBW
Откуда: Пермь
Контактная информация:

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Varlok » 16 ноя 2016, 12:41

конечно лучше! следующий этап - направленные?
RK9FBW, 73!

Путешественник
Сообщения: 89
Зарегистрирован: 20 окт 2015, 18:17
Позывной ПАРК59: Еще думаю...
Рация: Optim
Авто: Citroen
Номер клубной карты: 0

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Путешественник » 17 ноя 2016, 01:00

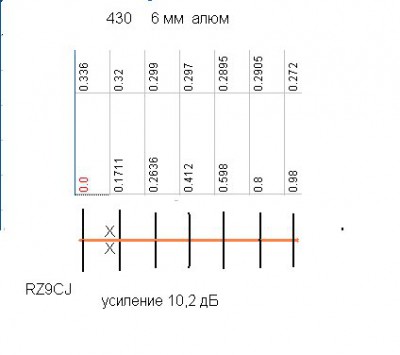

Дак да, хочу начать с этого, ищу подходящий материал, трубки купленные в Кастораме не оправдали надежд, они покрыты какой то бякой, собранная антенна отказалась на отрез настраиваться((( грешу на покрытие
Вложения

Аватара пользователя
Владимир Козлов
Сообщения: 858
Зарегистрирован: 30 окт 2012, 23:40
Позывной ПАРК59: Злодей
Рация: Megajet 3031м турбо, Quansheng tg uv2, Bao 3, Yaesu 7800
Авто: Рено Логан р629рт
Номер клубной карты: 0
Р/Л позывной: UB8FBE
Откуда: Пермь

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Владимир Козлов » 17 ноя 2016, 01:53

Макс, холодильник разбери!!! Там трубки хорошие медные!!! :men: ;;-)))

Путешественник
Сообщения: 89
Зарегистрирован: 20 окт 2015, 18:17
Позывной ПАРК59: Еще думаю...
Рация: Optim
Авто: Citroen
Номер клубной карты: 0

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Путешественник » 17 ноя 2016, 02:07

Да ну его, не красиво получается))))))))

Аватара пользователя
Varlok
Сообщения: 1023
Зарегистрирован: 20 фев 2012, 22:30
Позывной ПАРК59: Варлок
Рация: Alan 78+
Авто: ШНива
Номер клубной карты: 0
Р/Л позывной: RK9FBW
Откуда: Пермь
Контактная информация:

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Varlok » 17 ноя 2016, 09:24

может дело в фидере? у меня очень часто проблема в заделке разъемов (или отламываются в этом месте...)
а так же не забываем что на внешние антенны будут лучше приниматься и то что вам не нужно, очень желательно использовать диапазонные фильтры перед баофенгами и т п.
(из практики на штатную резинку связь была уверенная но принимал негромко, а при подключении внешней антенны переставал корреспондента принимать совсем, хотя меня конечно принимали намного лучше)

из конструкций RZ9CJ делал двухдиапазонку - на 144 работала хорошо а на 433 как то не очень - думаю проблема была в кабеле RG59..
RK9FBW, 73!

ra9fhm
Сообщения: 233
Зарегистрирован: 02 янв 2015, 09:02
Позывной ПАРК59: Еще думаю...
Рация: icom-9100
Авто: vaz-21093
Номер клубной карты: 0
Откуда: п Ферма LO87dv

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение ra9fhm » 17 ноя 2016, 11:35

Путешественник писал(а): трубки купленные в Кастораме не оправдали надежд, ((( грешу на покрытие
покрытие трубок не причем какой диаметр трубок у вас. по моим данным в кастораму уже лет 5 нет завоза 6-ти мм трубок . минимум по диаметру это 10мм .
с уважением R9GB Alex./ex RA9FHM/

Аватара пользователя
Салют
Сообщения: 1802
Зарегистрирован: 25 фев 2012, 10:44
Позывной ПАРК59: Салют
Рация: Yaesu FT857
Номер клубной карты: 0
Р/Л позывной: R9FAL

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение Салют » 17 ноя 2016, 11:43

Путешественник писал(а):Дак да, хочу начать с этого, ищу подходящий материал, трубки купленные в Кастораме не оправдали надежд, они покрыты какой то бякой, собранная антенна отказалась на отрез настраиваться((( грешу на покрытие
Я рад, что Путешественик увлекся конструированием антенн. Рекомендую сразу продумывать вопрос установки этих антенн на периметр квартиры. И еще в твоем случае, я бы все таки делал не волновой канал, а вертикал и думал как его вынести подальше от периметра (не менее метра)
Вложения
Укажи примерное свое расположение в доме

ra9fhm
Сообщения: 233
Зарегистрирован: 02 янв 2015, 09:02
Позывной ПАРК59: Еще думаю...
Рация: icom-9100
Авто: vaz-21093
Номер клубной карты: 0
Откуда: п Ферма LO87dv

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение ra9fhm » 17 ноя 2016, 11:49

собранная антенна отказалась на отрез настраиваться --- фото вашей конструкции можно посмотреть
с уважением R9GB Alex./ex RA9FHM/

UA9-140
Сообщения: 183
Зарегистрирован: 02 июл 2016, 14:06
Позывной ПАРК59: Еще думаю...
Рация: на бронепоезде
Авто: 4x4
Номер клубной карты: 0

Re: Антенны 144/430Mhz - улучшаем работу

Непрочитанное сообщение UA9-140 » 17 ноя 2016, 12:44

Путешественник писал(а):Дак да, хочу начать с этого, ищу подходящий материал, трубки купленные в Кастораме не оправдали надежд, они покрыты какой то бякой, собранная антенна отказалась на отрез настраиваться((( грешу на покрытие
Я бы скорее "грешил" на плохой контакт. Возможно, у трубок какое-то не проводящее покрытие. Проверьте точки контакта кабеля питания с активным вибратором.

P.S. Из ненаправленных антенн я бы посмотрел на J-антенны. Просто и технологично. Можно при желании развивать до коллинеарных
