Антенны LPD-PMR

[Antibys]

Куплю гайку ВЧ на кабель и буду настраивать.

Гайка ВЧ это что? Разъем на кабель?

КСВ метр нашёл в местном магазине видеонаблюдения.

В наше время антенны проще настраивать при помощи антенного анализатора.
Можно и простым КСВ-метром, но это достаточно муторно, да и дешевый КСВ-метр на 430МГц может показывать погоду на Марсе

Гайка ВЧ это разьём на кабель)))))) Ага анализатор уже собираю. уже сделал детектор. теперь думаю что без металлорынка не обойдусь в поисках индикаторной стрелочной головки.

[UA9-140]

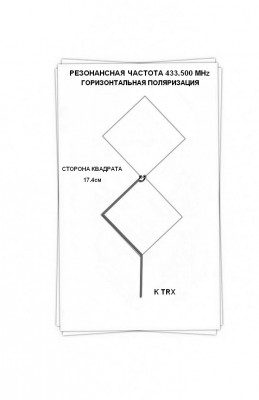

НУ В СВОЁ ВРЕМЯ БЫЛ ОПРОБОВАН ВОТ ТАКОЙ ВАРИАНТ,-НУЖНА БЫЛА ШИРОКОПОЛОСНОСТЬ И УСИЛЕННИЕ

Именно этот вариант (с "толстыми" вибраторами и горизонтальной поляризацией) который получался из первоначальной картинки я и имел в виду.

P.S. А кричать то постоянно зачем? (БОЛЬШИЕ БУКВЫ воспринимаются читателями как крик, если не в курсе) Или без этого никак?

[UA9-140]

) Ага анализатор уже собираю. уже сделал детектор. теперь думаю что без металлорынка не обойдусь в поисках индикаторной стрелочной головки.

Пару дней назад отправил на эту тему письмо в ЛС (Анализатор лежит в сумке)

[Antibys]

) Ага анализатор уже собираю. уже сделал детектор. теперь думаю что без металлорынка не обойдусь в поисках индикаторной стрелочной головки.

Пару дней назад отправил на эту тему письмо в ЛС (Анализатор лежит в сумке)

ааа.... надо ещё придумать к какой радиостанции подключить. переходников с баофенга у меня нет. конектор вч куплю отпишусь. может получится встретится настроить. я в ЗООкамск живу.... будет печаль если ты на кислотных дачах живешь)))))

[Алексей904]

какой нужен индикатор?

[UA9-140]

ааа.... надо ещё придумать к какой радиостанции подключить. переходников с баофенга у меня нет.

Для настройки антенны р/станция не нужна

конектор вч куплю отпишусь.

Так на фото антенны разъем (SO-239?) вроде бы есть? А разъем на кабель нужен будет только при установке антенны на место.

[Antibys]

какой нужен индикатор?

стрелочного типа на 100мкА. они в старых магнитафонах ставились. размеры произвольные. ешё глянул надо вч разьём (папа) как на радиостанциях сзади.

[Antibys]

ааа.... надо ещё придумать к какой радиостанции подключить. переходников с баофенга у меня нет.

Для настройки антенны р/станция не нужна

конектор вч куплю отпишусь.

Так на фото антенны разъем (SO-239?) вроде бы есть? А разъем на кабель нужен будет только при установке антенны на место.

ага он самый на кабель (мама) на индикатор 2 (папы) может задарит кто.... а то в товарах прикамья их походу из драгоценных металлов делают.

[ПРИЧАЛ]

... БОЛЕЕ ДЕТАЛЬНО НАРИСОВАННЫЙ ВАРИАНТ С ПРОЛОЖЕННЫМ КАБЕЛЕМ
И ВЕРТИКАЛЬНОЙ ПОЛЯРИЗАЦИЕЙ ...

написали в личку .... "как выглядит антенна с горизонтальной поляризацией?" я отвечу тут

такая антенна является самой лучшей антенной для приёма ЦИФРОВОГО НАЗЕМНОГО ТЕЛЕВИДЕНИЯ для Перми,-

для приёма первого МУЛЬТИПЛЕКСА - 23 канал частота 490 MHz сторона квадрата 15.3см
для приёма второго МУЛЬТИПЛЕКСА - 49 канал частота 689 MHz сторона квадрата 10.8см
Можно выполнить антенну на середину - 36 канал - между двумя мультиплексами 12.7см
Антенна если даже небрежно выполнена,и причём с ошибками имеет усиление соизмеримое с хорошо выполненой
и очень хорошо настроенной 5...8 элементной антенной "волновой канал" А настроить качественно волновой канал в РОССИИ самостоятельно,
могут ну человек 15 не более, все остальные лишь повторяют ,то что описывают эти мастера с 30 ... 40 летним опытом настройки антенн

если к ней добавить не сложный рефлектор то усиление будет примерно 8 дБ ... короче для приёма телевидения то что надо

[Antibys]

Наконец сегодня проверил антенну на ксв метре. на 435мгц она выдаёт ксв 1.1-1.2 на 145мгц 3. впринципе двухметровик мне не нужен. Результатом я доволен. если кому надо схема проверенная. стоимость обошлась рудлей 100 не больше. часть деталей я на работе насобирал. дёшего и сердито.
