Антенны 144/430Mhz - улучшаем работу

[Varlok]

выложу немного фото, в пятницу Юра мне передал свою антенну посмотреть анализатором

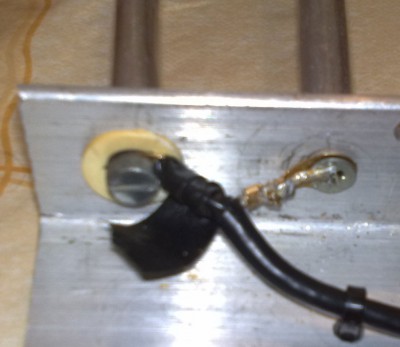

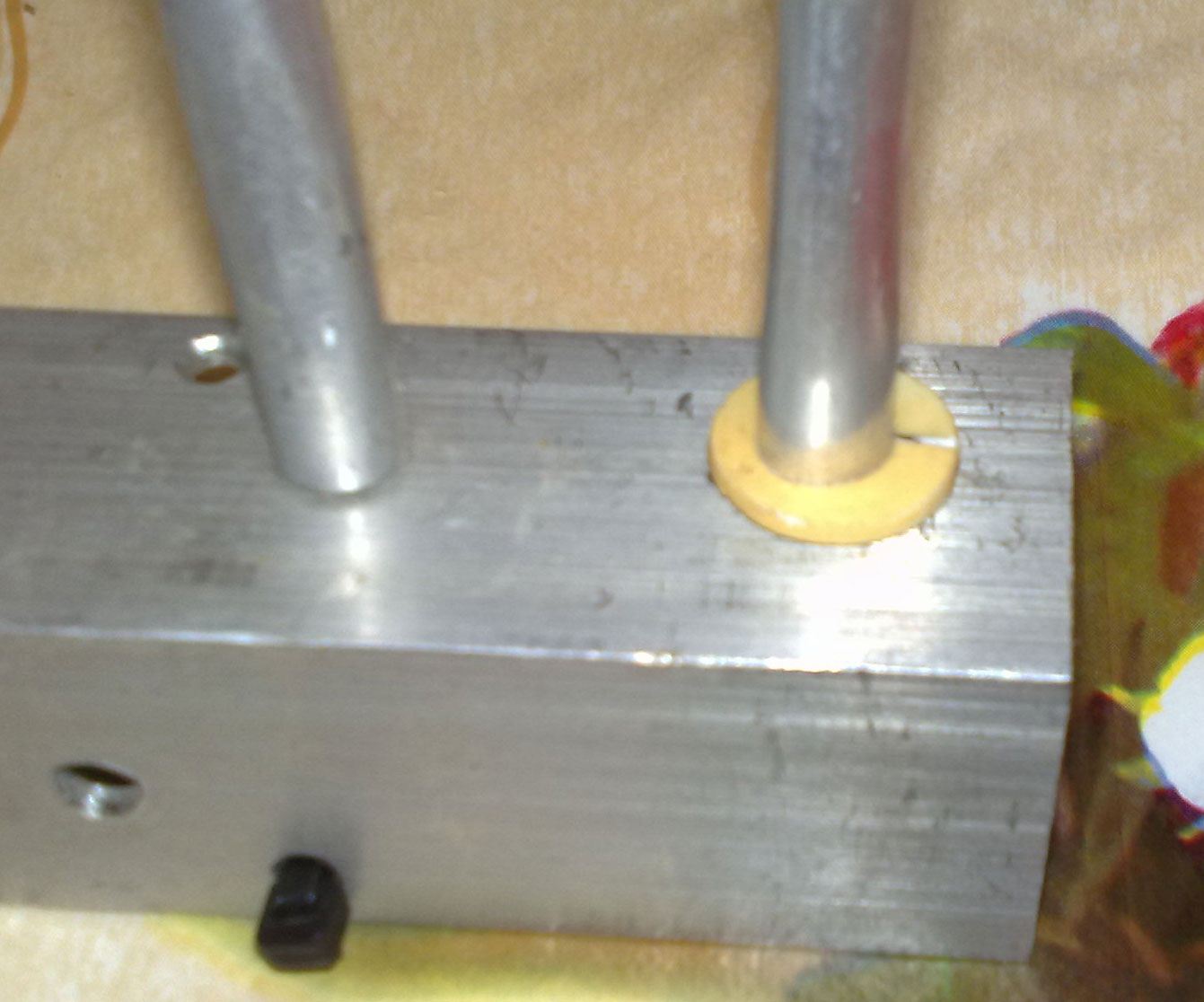

узел крепления кабеля:

антенна Славянки

антенна Славянки

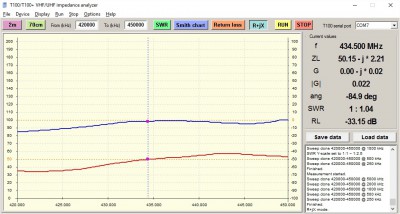

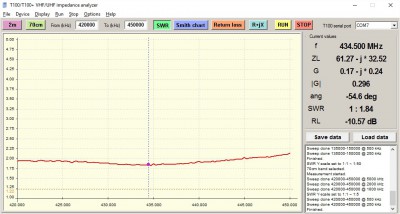

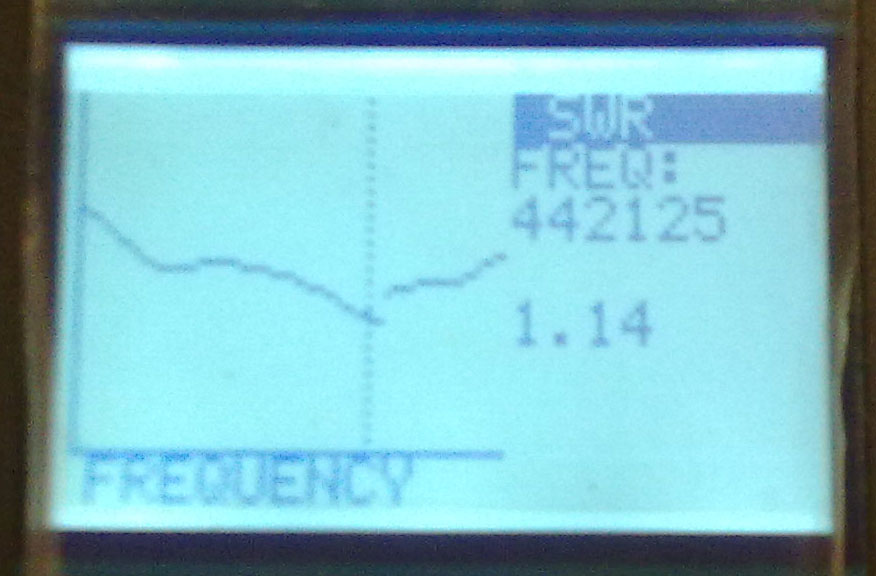

графики КСВ

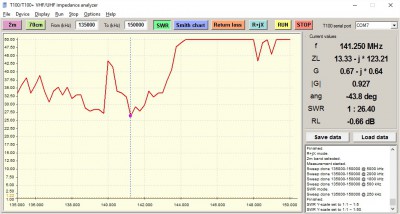

график КСВ при удлинении самого короткого элемента (на 2 см скрепкой)

[UA9-140]

(По крайней мере, с виду) должна работать антенна

Интересно, что при удлинении самого короткого элемента существенно съезжает вниз резонанс на двойке.
С изменением длин других элементов экспериментов не проводилось?

И еще, как была закреплена антенна? Была проводящая "мачта"? А на кабель у антенны не пробовал ставить ферритовый дроссель для уменьшения влияния кабеля? Это всё к тому, что у меня есть ощущение, что антенна работает не совсем так, как обычная J-антенна. И возможно влияние на настройку "противовесов" в виде мачты и (или) кабеля.

[Varlok]

измерения параметров было без мачты, на кухне в 0,5 метрах от ближайшей стены, так что это все очень приблизительно и какие у нее будут параметры при установке на мачту я не знаю, проверять свободного времени нет.

[UA9-140]

измерения параметров было без мачты, на кухне в 0,5 метрах от ближайшей стены, так что это все очень приблизительно и какие у нее будут параметры при установке на мачту я не знаю, проверять свободного времени нет.

]
Спасибо за информацию. Тоже захотелось попробовать собрать такую антенну.

[UA9-140]

сегодня прислали трубки 8мм пора готовиться к следующему сезону в планах 8 полотен на 144 от РА3АЩ.

Полотна видимо по 15 элементов? Серьёзно!

[Varlok]

http://www.radioscanner.ru/forum/topic22976-2.html
кто хотел модель этой антенны в ММАНЕ ? (там кстати размеры вроде как другие)

[UA9-140]

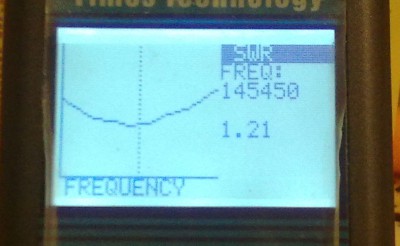

общий вид- все остальное завтра подробно. предварительные измерения проводились прибором Т100+ резонанс 145300 КСВ 1,19 ; 428200 КСВ 1,35 . замеры проведены в домашних условиях и они предварительные . Все настраиваемо и это главное. ...

(Под)слушал тестирование новой антенны. На 145.500 по S-метру 9+50дБ. На 432.500 всего 4 балла. R9FC и там и там шёл на 9+60дБ (стрелка на упоре).
До вашего QTH по прямой 10км. До R9FC 15 км.

[ra9fhm]

(Под)слушал тестирование новой антенны. На 145.500 по S-метру 9+50дБ. На 432.500 всего 4 балла. R9FC и там и там шёл на 9+60дБ (стрелка на упоре).
До вашего QTH по прямой 10км. До R9FC 15 км. Михаил, у меня 4 вт у ФЦ 100 , у него 2по7 ДК7ЗБ, у меня J-ка , у меня 113м над уровнем, у него около 220м . Вы находитесь в районе тц Столица, а это значит что между нами довольно приличный холмик . ( подъем на нагорный со стороны Устиново)... не в обиду. Результатом я доволен, все повторяемо и настраиваемо . И где ТС потерялся . что у него с антенной.

[Madcap]

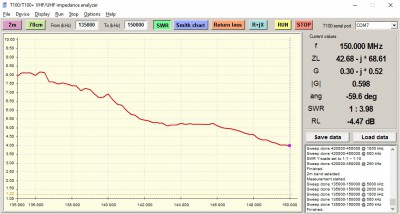

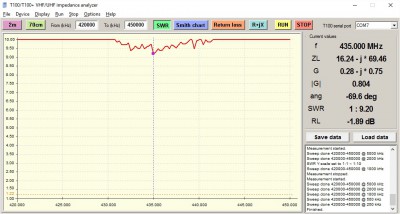

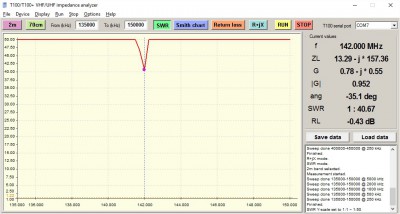

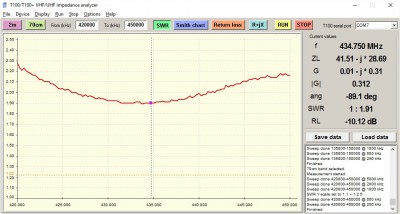

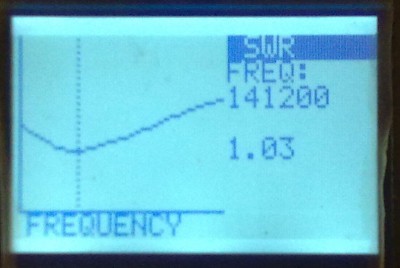

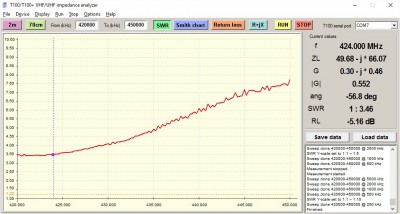

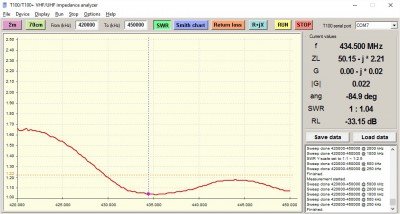

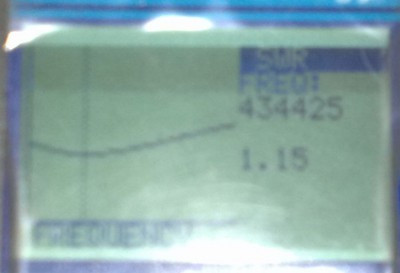

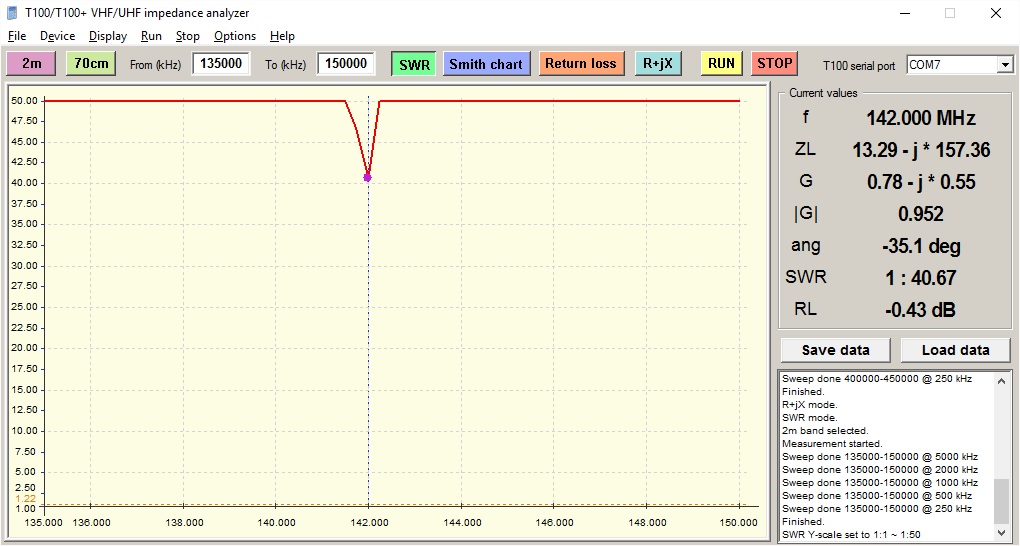

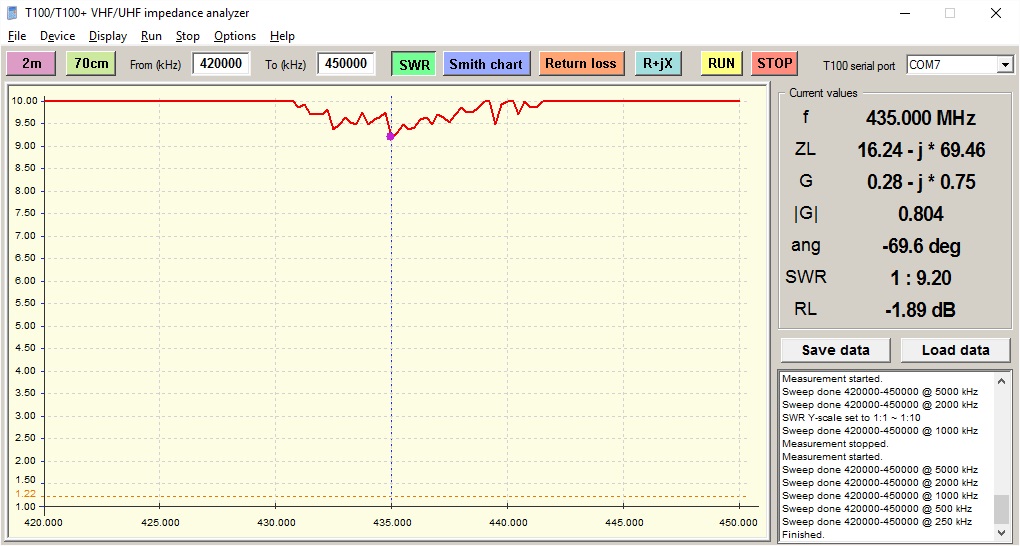

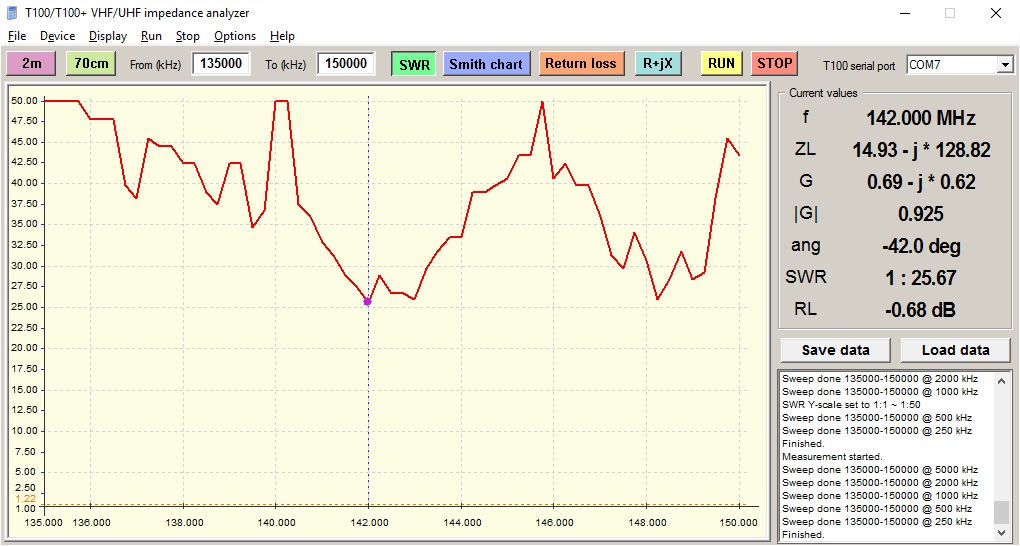

Пока пытался настроить J-ку произвел замеры имеющихся у меня штатных антенн несушек. Просто для информации. Измерительный прибор Т100+, переходник самодельный из 2-х разъемов от радиостанциий Kenwood.
Baofeng UV5

Baofeng 888S

RH-771

Kenwood 3170

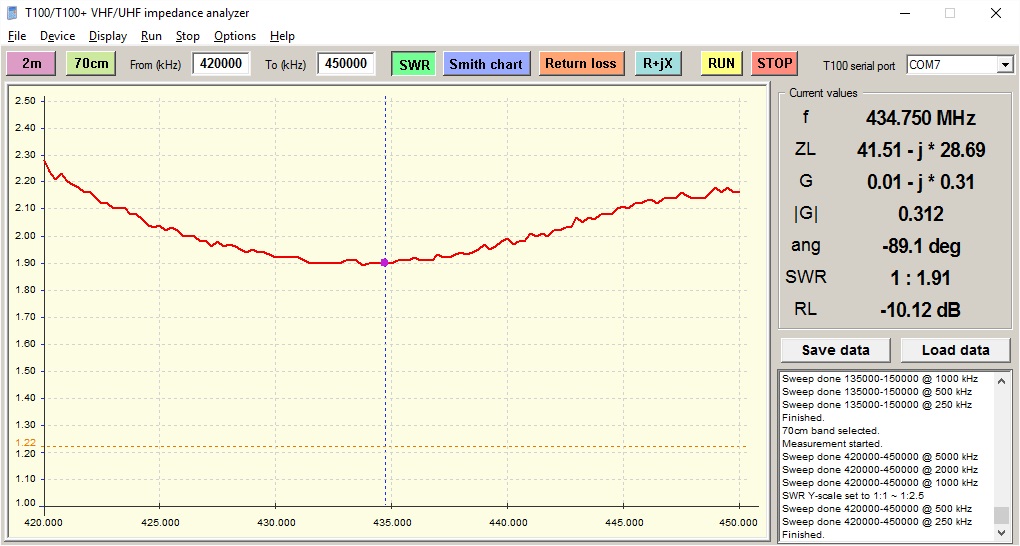

J-антенна (алюминий толщина 2мм, расчетная частота 434.400)

[Varlok]

у тебя шаг слишком большой, сделай измерение с маленьким шагом в районе центральной частоты (например на UV5 yf 145)
