Антенны LPD-PMR

[Varlok]

спасибо модераторам за перенос в отдельную тему, материал есть, остается отдать его нормальным людям в работу (с нормальными станками)

[DD59]

Так не проще? На креплениях водопроводных труб

[Varlok]

спросил вдруг кроме этих креплений появилось что-то еще

[Miklle]

А зачем электическая изоляция то, объяснить кто-нибудь может? Или за последние 15 лет в антенностроении что-то сильно изменилось?

[Varlok]

есть антенны рассчитанные на изолированные от траверсы элементы, где то была информация что при плохом контакте элемента с траверсой могут возникать посторонние помехи (чтоб этого не было элементы делают изолированными от траверсы)

[Miklle]

есть антенны рассчитанные на изолированные от траверсы элементы

я этого не знал.

[59max]

Так не проще? На креплениях водопроводных труб

У меня вопрос к автору, на второй картинке изображены болтики и гаечки, ими что крепили? Или они просто попали в кадр?

[Салют]

У меня вопрос к автору, на второй картинке изображены болтики и гаечки, ими что крепили? Или они просто попали в кадр?

Я иногда болтиками дополнительно закреплял трубку, там в центре клипсы есть отверстие, причем рассверленное, шляпка болта или гайка получается в потай. А иногла шурупиком насквозь заодним креплю всю конструкцию к буму, у меня бум обычно из полипропиленовых трубы (диэлектрический). Для вибратора обычно использую 3 сцепленные клипсы, вот тогда одязательно болтиками прикручиваю трубки к крайним клипсам.

[Салют]

У челябинцев на сайте наткнулся на странного вида антенну http://xn--74-6kcafep6ask2adw0ax.xn--p1 ... c/?p=45953
Раньше не видел таких конструкций. Кто, что скажет? Я так понимаю это две J одновременно.
Еще позабавил ролик про американских радиолюбителей, далее по тексту http://xn--74-6kcafep6ask2adw0ax.xn--p1 ... c/?p=48579

[Салют]

После смены домашнего трансивера оказался без антенны на 2м. (не спешим кидать тапками, что мол не в той теме пишу, терпение). Раньша на УКВ использовал волновой канал 3+5 элементов (2 в 1 по одному кабелю). Теперь на трансивере на каждый диапазон свой разъем.

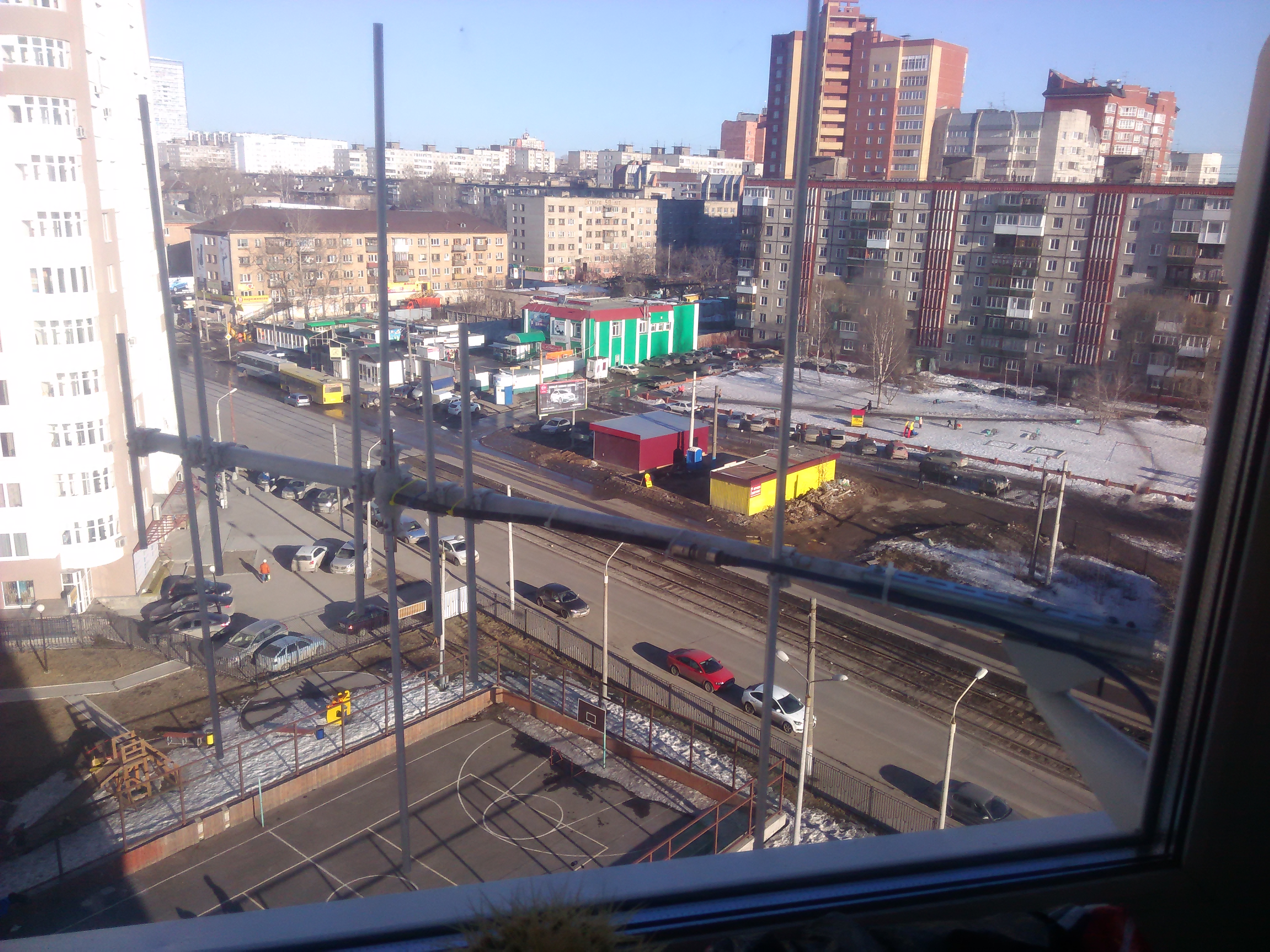

Вчера смастерил простейшую антенну на 2 м. (http://www.radioprofessional.info/anten ... ovolki.php). На 2м. в основном слушаю, думаю для этих целей хватит. Летунов слышно.

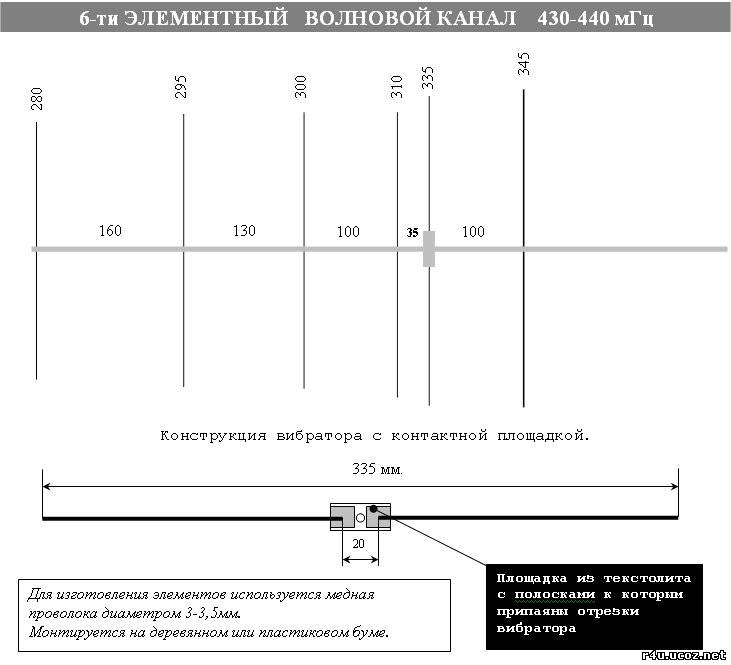

Сегодня решил переделать антенну на 0,7м. Выбрал следующий вариант

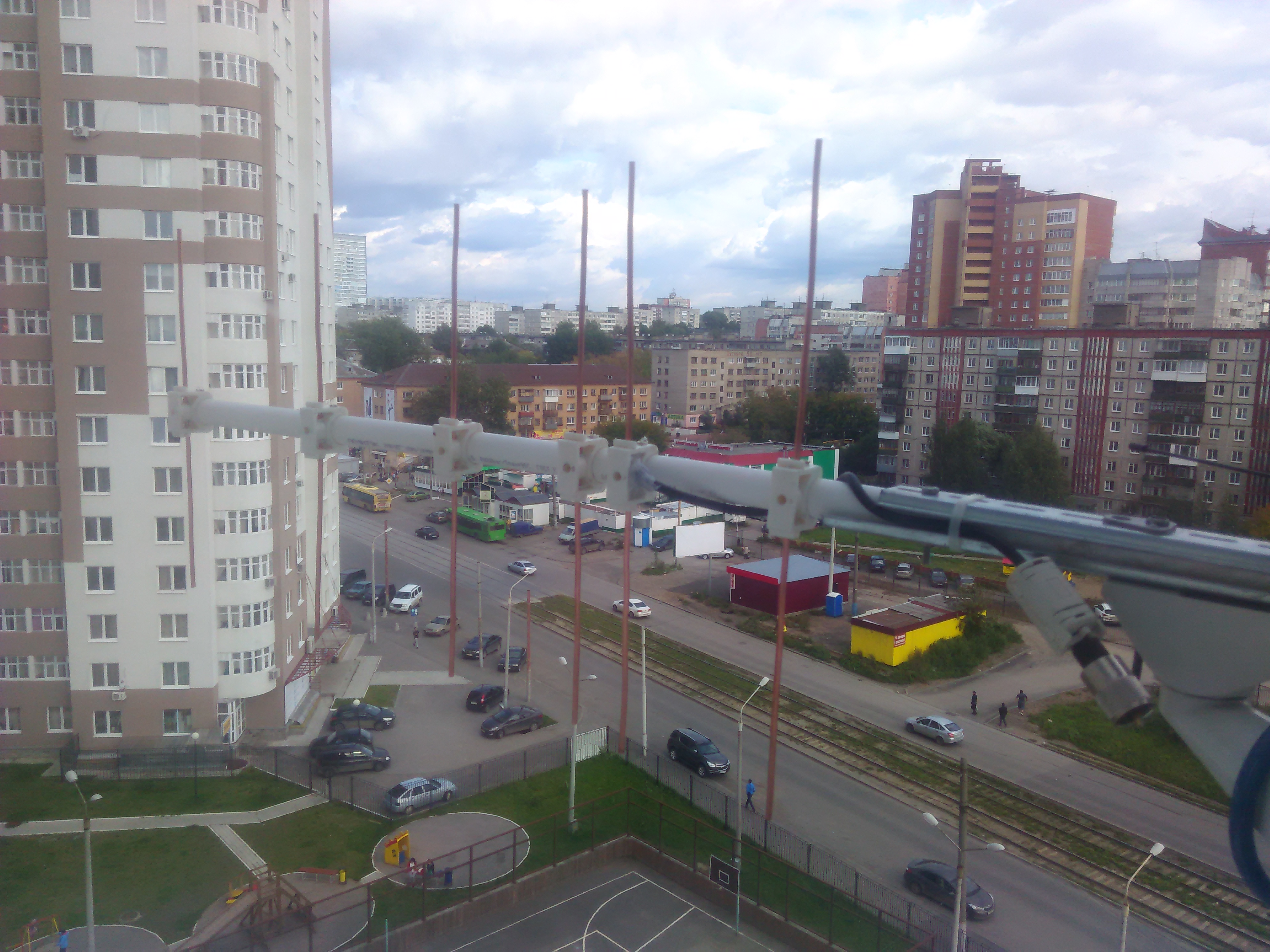

В итоге получилось так

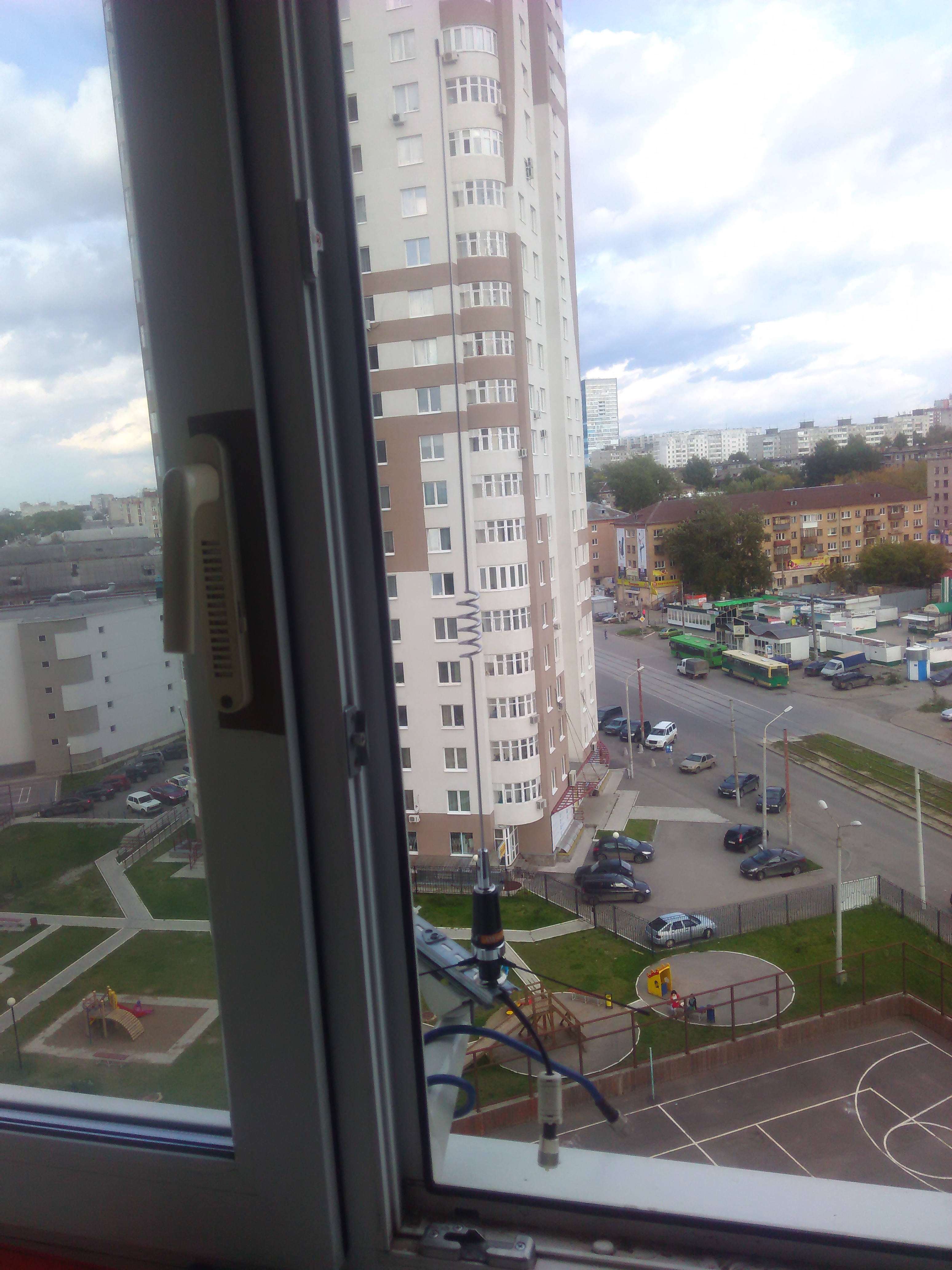

За одним решил попробовать и установил еще вот

Вариант не окончательный, есть желание сделать кронштейн в сторону, что бы отодвинуть чуток от окна.
Самое обидное, что дома не оказалось в наличии боченка, что бы соединить фидер с антеннами. И затестить ни то ни другое не получилось. Завтра куплю и надо тестить.
