Си-Би Антенна на балкон

[Ясень]

Началась это история с того, что захотелось мне си-би домой, а крыша, чтобы поставить антенку далековато.
Перекопав весь интернет, нашел весьма интересный вариант изготовления диполя из двух автомобильных антенн. Тем более, что на полке уже запылился 70 сантиметровый си-би коротыш от Sirio.
Изучая тему кронштейнов нашел интересную статью в которой было доходчиво объяснено, что штанга может быть из любого материала,с одной оговоркой. И что расстояние от стены должно быть минимум 2 метра ну и если штанга металлическая верхняя часть диполя должна быть с автотрансформатормым согласованием. Благо на рынке подобных антенн навалом. И выбор пал на китайского клона Lemm 2001 (Надо сказать достаточно удачного клона).
Оставался вопрос, где взять двухметровый и достаточно легкий кронштейн.И покопавшись в гараже я обнаружил старую советскую алюминиевую гордину длинна одной из секций которой ровно 2 метра!
И работа закипела. Собрал из гордины и уголков довольно простую и прочную конструкцию


Профиль гордины не симметричный и после сборки стало ясно, что это не хорошо ....на длине 2 метра начиналось скручивание. Пришлось дополнительно укрепить конструкцию "мостиками"
Но не смотря на все усилия после установки вертикаль все-таки поплыла

Пришлось присобачить одну оттяжку

Чтобы такую длинную конструкцию было легче обслуживать, крепление к стене выполнено на обычные дверные петли

И сделана перекладина для выбора направления и фиксации антенны

В итоге в максимально выкрученном состоянии антенна направлена примерно на мулы

Стрелочный КСВ метр без дополнительных настроек показал примерно КСВ 1.2. Осталось отстроится антенным анализатором.
Результатом пока доволен. По крайней мере район ипподрома принимаю на 5 баллов. Нахожусь на бульваре Гагарина.
Услышимся в эфире 73

[Sever9]

Крутякс!
А угол между вибраторами какой?

[Sever9]

Когда жил на Юбике на балкон ставил sirio balcony 27 w (прошу заметить именно "W") с телескопическим штырем и противовесом.
Работал с третьего этажа в пятиэтажке.
Балкон был во двор. Двор - коробочкой: со всех сторон закрыт домами. Где-то на тероне были и фотки и схема антенны. Найти не могу, чё-та
Работал 4 Вт, на весь город уверенно. (Особенно со стационарами )
Так, что балконка - это весчь!
Виталий! Удачи.
Тоже хочу поставить антеннку, но не имею технической возможности....

[Sever9]

Не хотел тута ссылки на говноТерон кидать, да видимо придется...
Вот: [noindex][nofollow]http://teron.ru/index.php?showtopic=320 ... &p=7095186[/noindex][/nofollow]
(В квадратных скобочках для SEOботов и веруюших )
Читаем от приведенного поста и далее по текту. Ностальгия, блин!

[Ясень]

А угол между вибраторами какой?

Угол регулируется от 90 до 180, сейчас где-то 160 стоит

[Ясень]

sirio balcony 27 w в принципе известная антенна. Только она сейчас как-то редко доступна. и длинная больно, соседям в окно заглядывать будет

[Андреевич]

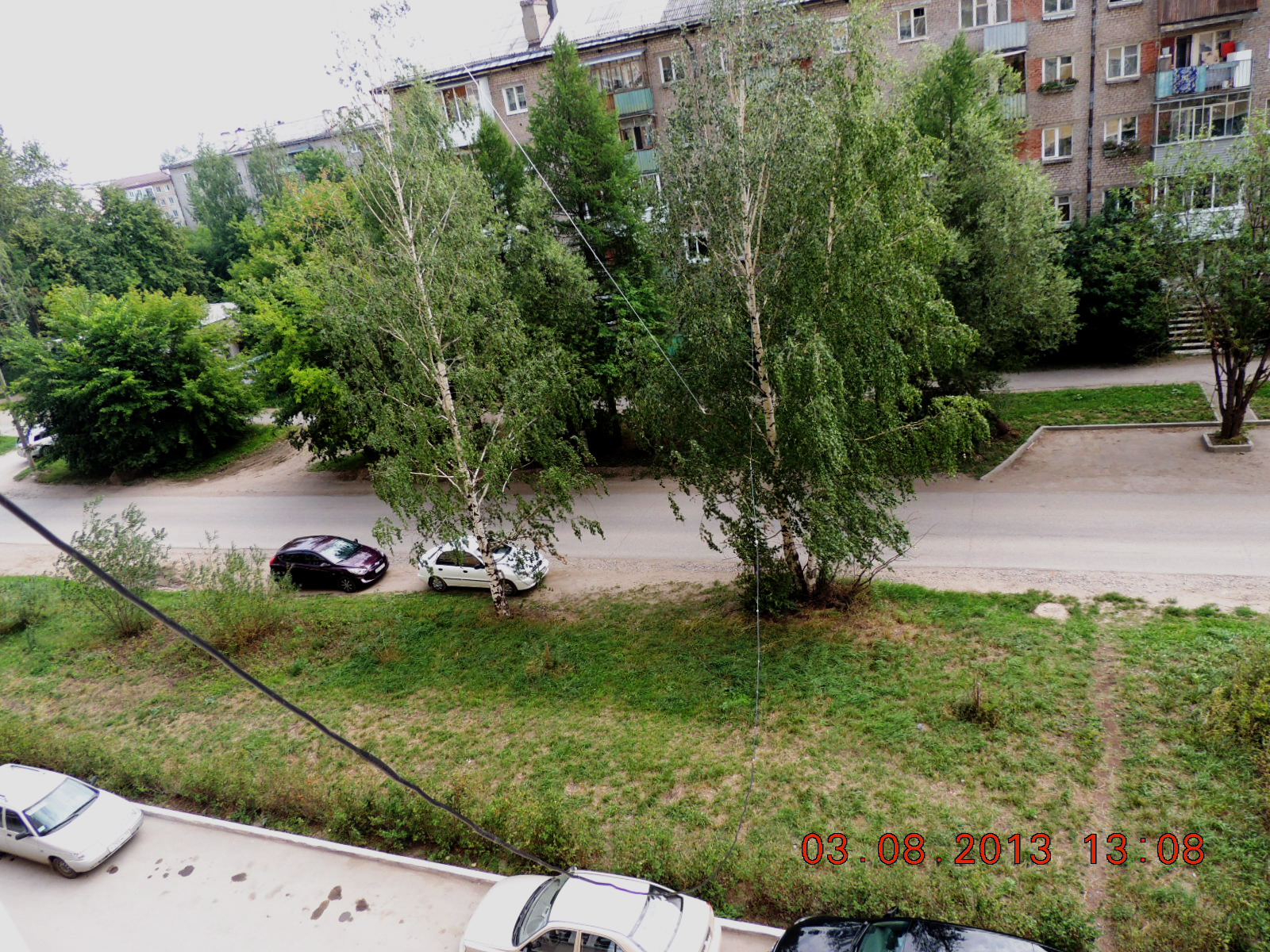

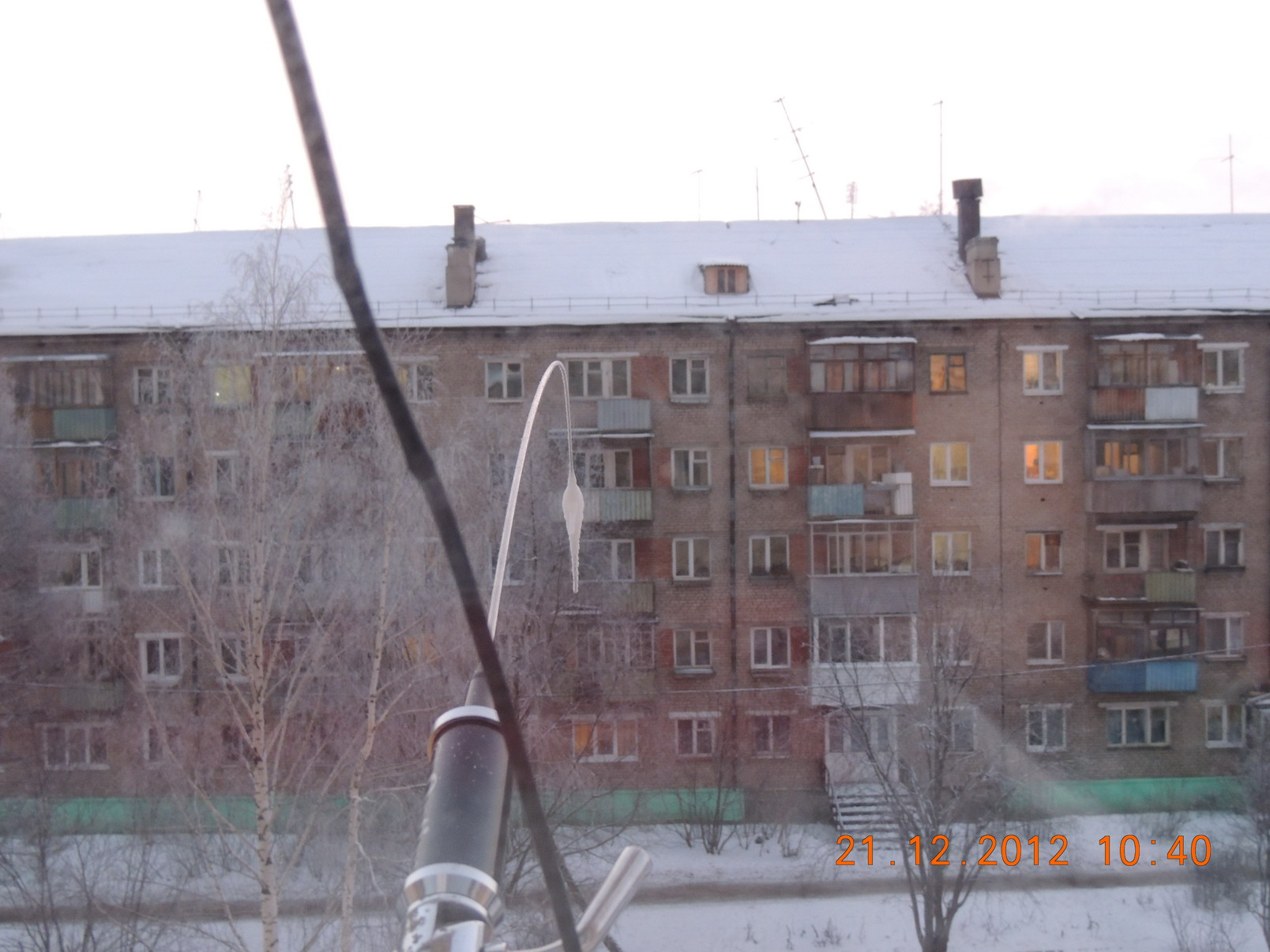

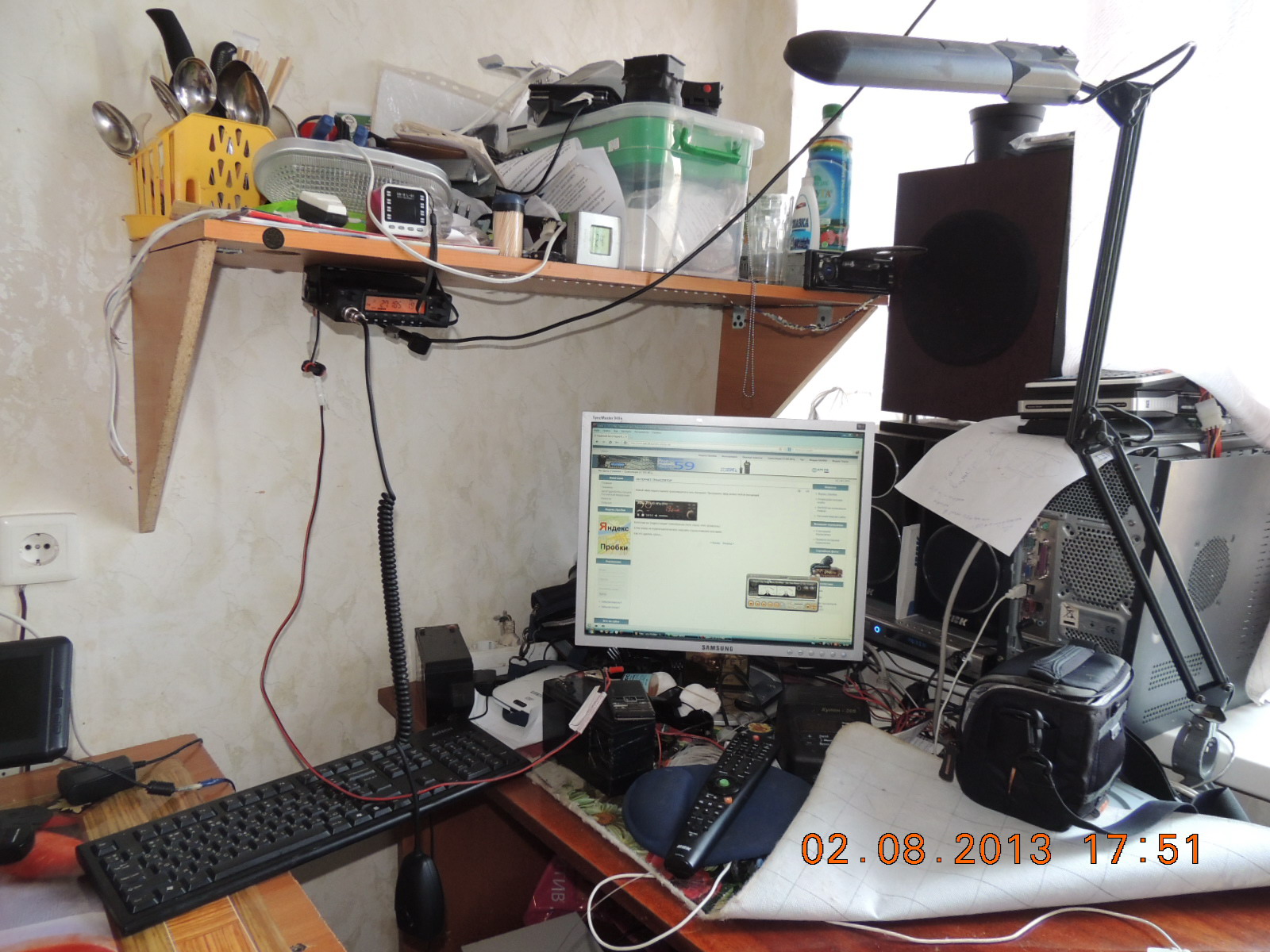

я тоже себе сделал типо подобие антенны. сижу часто из дома вещаю.
.электрик.

[Салют]

я тоже себе сделал типо подобие антенны. сижу часто из дома вещаю.
.электрик.

Фоток много, них... не понятно. Как антенна сделана?

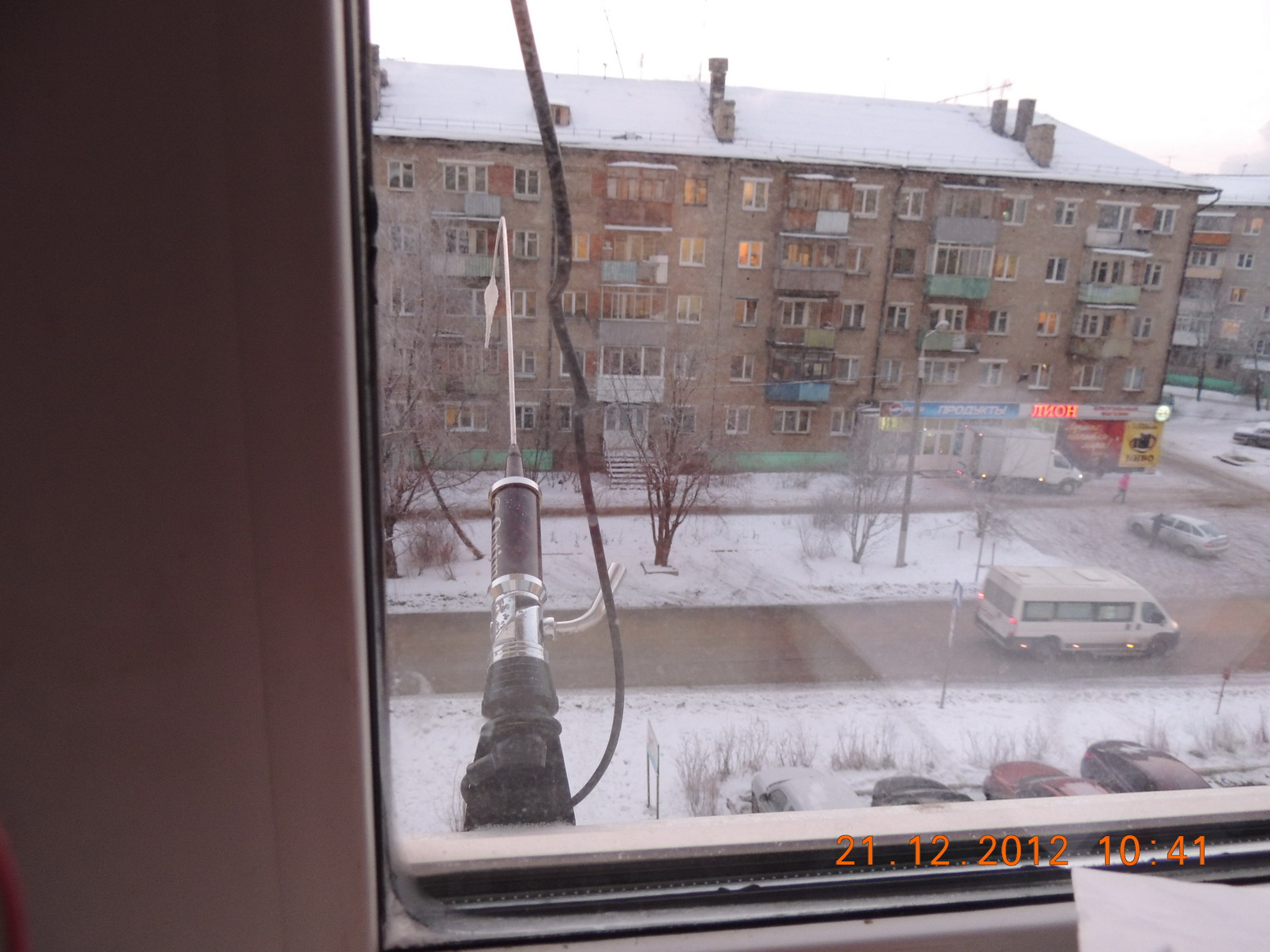

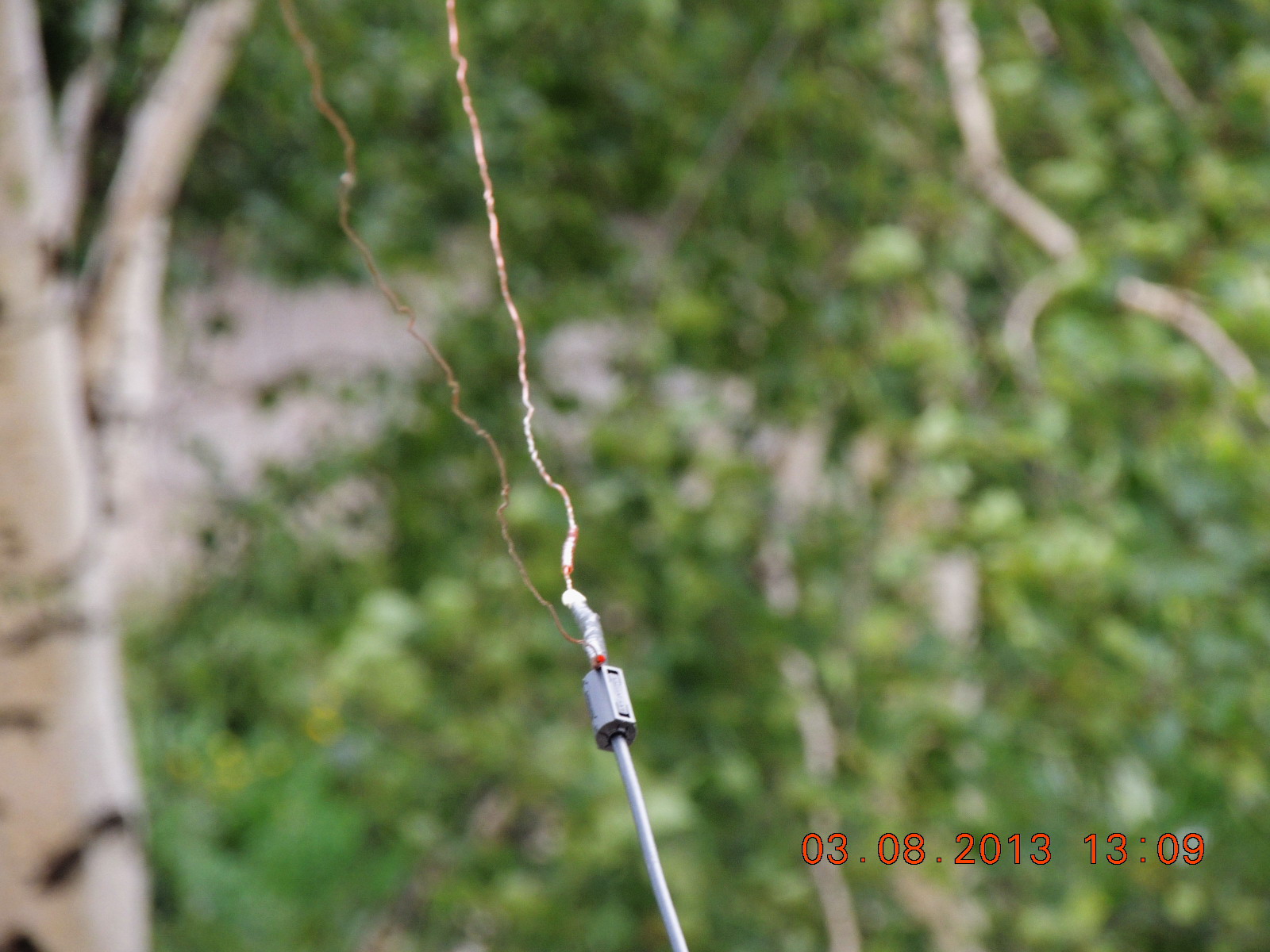

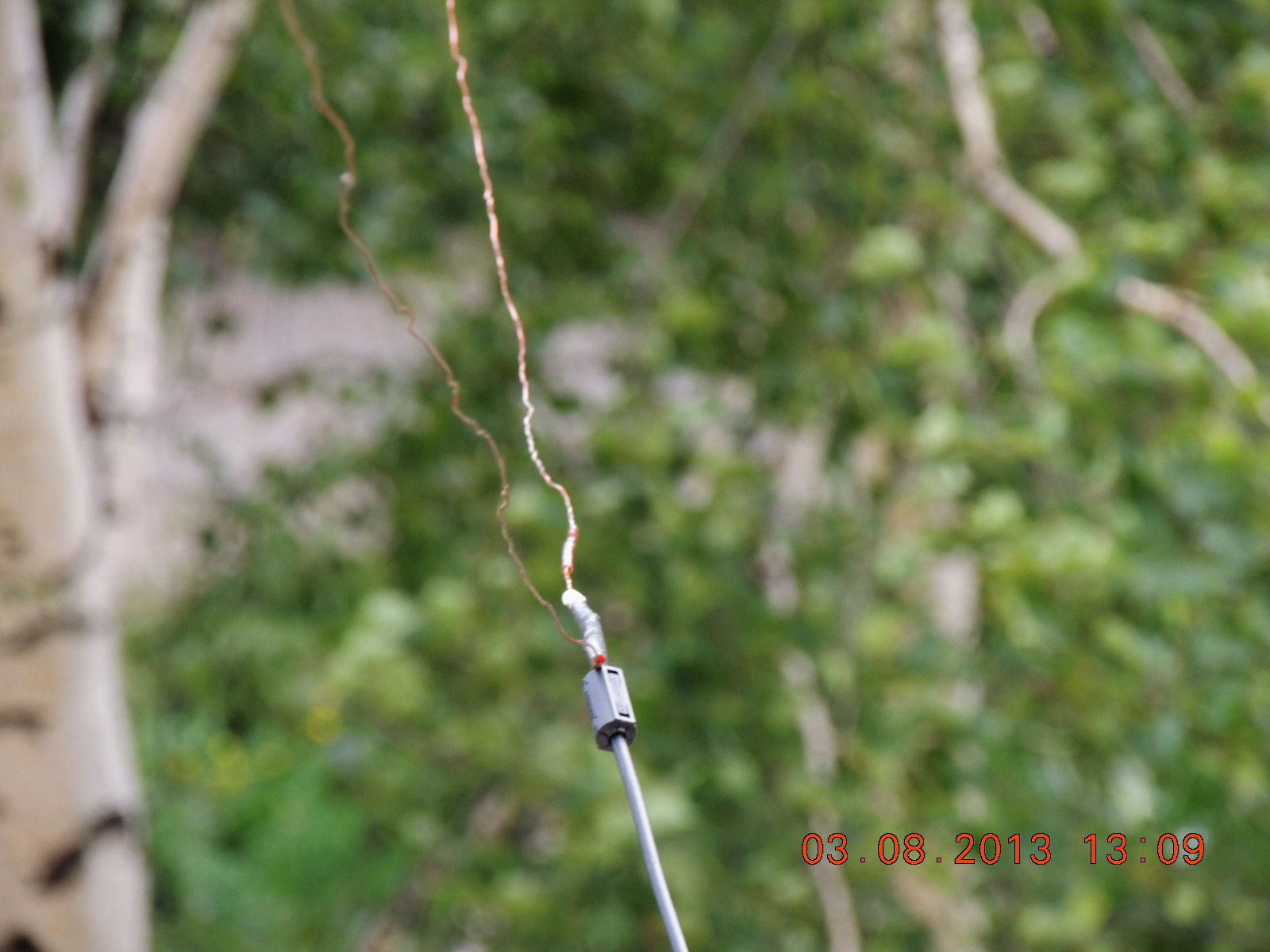

Что за провода висят (противовесы для автомобилки прикрученной на кронштейн за окном)?
Или это две разные антенны (времена года на фото разные) ?

[Андреевич]

да антенны разные сейчас с прводка сижу, лучше.

[сергей 463]

вопрос. в частный дом для мегоджута 350 каку антену на стоционар надобно? когда денег мало.
