Си-Би Антенна на балкон

[Korsar]

Korsar, А надежна конструкция антенны? я имею ввиду эксплуатацию в нашей климатической зоне. Дождь,снег,жара,мороз... И еще, качество связи, прием-передача, дальность?
p.s. хочу себе такую в паре с YAESU FT-897D.

По надежности эксплуатации в балконном варианте, нареканий пока не было, антенна за окном трудиться с конца лета. Насчет эффективности, тут чудес ожидать не следует. ATAS 120 это просто автомобильная антенна, пускай и навороченная. А что Вы хотите от антенны с длиной излучателя менее метра. ATAS 120 в балконном варианте, это антенна для "Аварийной работы" но никак не основная для работы на КВ.
PS
Если действительно есть необходимость в устройстве балконной антенны для работы на КВ присмотритесь к YAESU FC-40

[Anatoly]

Korsar. Спасибо!

[mrWolf]

Вопросик возник. Можно ли использовать на балконе в качестве противовеса для автомобильной Си-Би антенны (китайский аналог лемм 2001) спутниковый тазик диаметром 1,2метра ?
Антенну зафиксировать в верхней точке через кронштейн.
Сам тазик используется по прямому назначению. LNB не поджарит?
Радейка при включении максимальнолй мощности на выходе выдает около 50W. (Оптим 778)

[Пацифист-Мастер]

Всем добрый день. Появилось непреодолимое желание установить СВ связь в квартиру. Живу 7 этаж 10 этажного дома. Ставить антенну на крышу отпугивает количество кабеля который придется тянуть до квартиры. Поэтому задался вопросом поставить антенну на балкон. После долгих поисков в интернете не нашел ничего для себя подходящего. Либо очень громоздко (соседи сверху и снизу пришибут), либо совсем не эстетично. Посему решил придумать чего нибудь сам. И вот что пришло мне в голову.
1 Антенну сделать съемную и установить на складном кронштейне, во время работы устанавливать, а потом снимать и складывать кронштейн вдоль балкона.

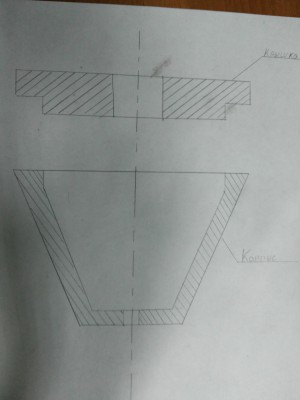

2 Изготовить вот такой корпус

3 Собрать в таком корпусе вот такую антенну:
а) В качестве вибратора использовать Sirio Performer 5000 или что то подобное (врезать в верхнюю крышку).
б) В качестве 3 противовесов использовать тоже какие нибудь врезные автомобильные антенны.
в) Кабель подвести через отверстие внизу корпуса.
А теперь собственно вопросы к знатокам:
1 Будет ли такая конструкция вообще работать?
2 Какую лучше антенну использовать в качестве вибратора или не антенну, а чото то другое?
3 Что использовать в качестве противовесов (врезные антенны, или алюминиевую трубку, или..., или..., или...)?
4 Из чего лучше сделать корпус?
5 Надо ли будет после снятия-установки антенны настраивать ее заново?
Прошу заранее извинить и сильно не пинать за тупые вопросы (я еще только учусь), сумбурное изложение проблемы и корявый рисунок.

[59max]

1) молодец, что есть желание экспериментировать
2) можно обойтись одним противовесом, как это сделал Ясень в начале темы, его конструкция работает.
3) маленько не соглашусь с идеей устанавливать и снимать конструкцию, хлопотно это.
4) если конструкцию так часто устанавливать и снимать, можно обойтись магнитной антенной, установленной на металлический противень или перевернутый тазик.

[Салют]

1) молодец, что есть желание экспериментировать
2) можно обойтись одним противовесом, как это сделал Ясень в начале темы, его конструкция работает.
3) маленько не соглашусь с идеей устанавливать и снимать конструкцию, хлопотно это.
4) если конструкцию так часто устанавливать и снимать, можно обойтись магнитной антенной, установленной на металлический противень или перевернутый тазик.

Поддержу Банкира:
1. Хватит одного противовеса, тебе на балконе не нужна круговая диаграмма направленности. Дом будет закрывать тыл, а следовательно зачем в него излучать.
2. Точить корпус совсем не обязательно, достаточно простого металлического уголка. Располагаешь его "Г"-образно. В верхнее горизонтальное плече врезаешь одну антенну. В вертикальное плече прикручиваешь вторую антенну (только уже без опорной пятки) что бы она сразу на массу болтом прикреплялась. Вроде Ясень нарывал в интернете, что антенны должны быть без трансформаторные. Угло примерно 120 градусов. Изменением угла настраиваешь КСВ
3. Кронштейн от стены чем больше тем лучше (в идеале 1/4 волны, но это трудно выполнимо). У меня 2 м. алюминиевый профиль из Касторамы.
Мои наработки http://teron.ru/index.php?showtopic=320 ... p=11373136 Правда я использую не самодельную антенну а заводскую Sirio Balcony 27w. На фото не совсем она, вернее она но в качестве противовеса прикручена СиБишная антенна-американец. Т.к. у Balcony 27w угол противовеса не изменяется, а КСВ настраивается изменением длины противовеса.

[Владимир Козлов]

[Иван59]

У меня получилась нормальная антенна 1/4. Выполнена из 10мм алюминиевой трубки. Вибратор примерно 2,5м Противовес 3м. КСВ=1,2. Вот только она у меня стоит не удачно. И соседям не мешает.
Вот только не забудь. Что антенна должна стоять от стены крепления не мение 1.5 м

[Салют]

Вчера Славянка (Юра) мне кажется так и не понял конструкции антенны для дома. Первый пост от Ясеня с подробными картинками как сделать (Итоговая 7 картинка, все понятно) и не придумывать ни чего лишнего.

[Славянка]

Вчера Славянка (Юра) мне кажется так и не понял конструкции антенны для дома. Первый пост от Ясеня с подробными картинками как сделать (Итоговая 7 картинка, все понятно) и не придумывать ни чего лишнего.

Глумишься ...
