Антенный коммутатор на КВ

[Салют]

Имея теперь две антенны (на Balcony и CW80100) cnfkj стало как то не прикольно перекручивать их каждый раз.
Поглядев в интернете покупать за дорого "жаба задушила"

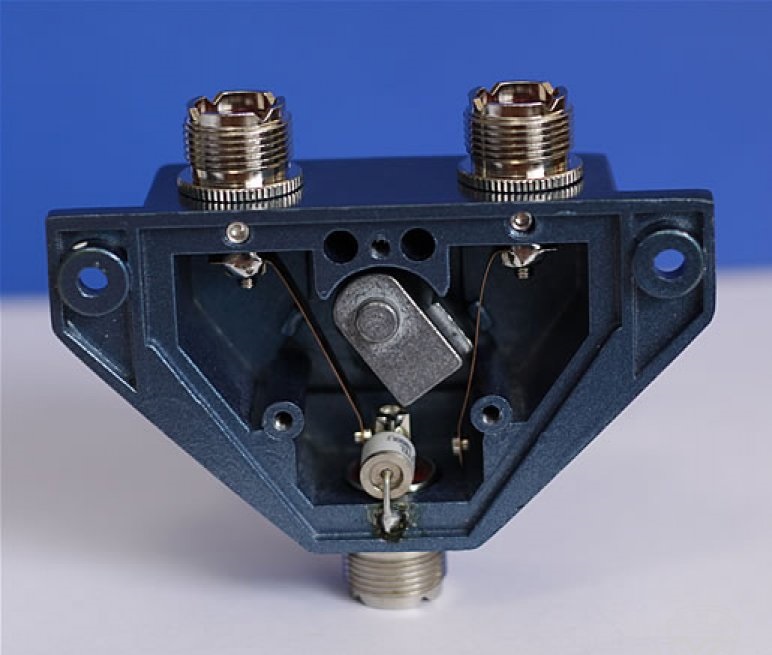

Тем более посмотрев на конструкцию "жаба придушила" еще больше

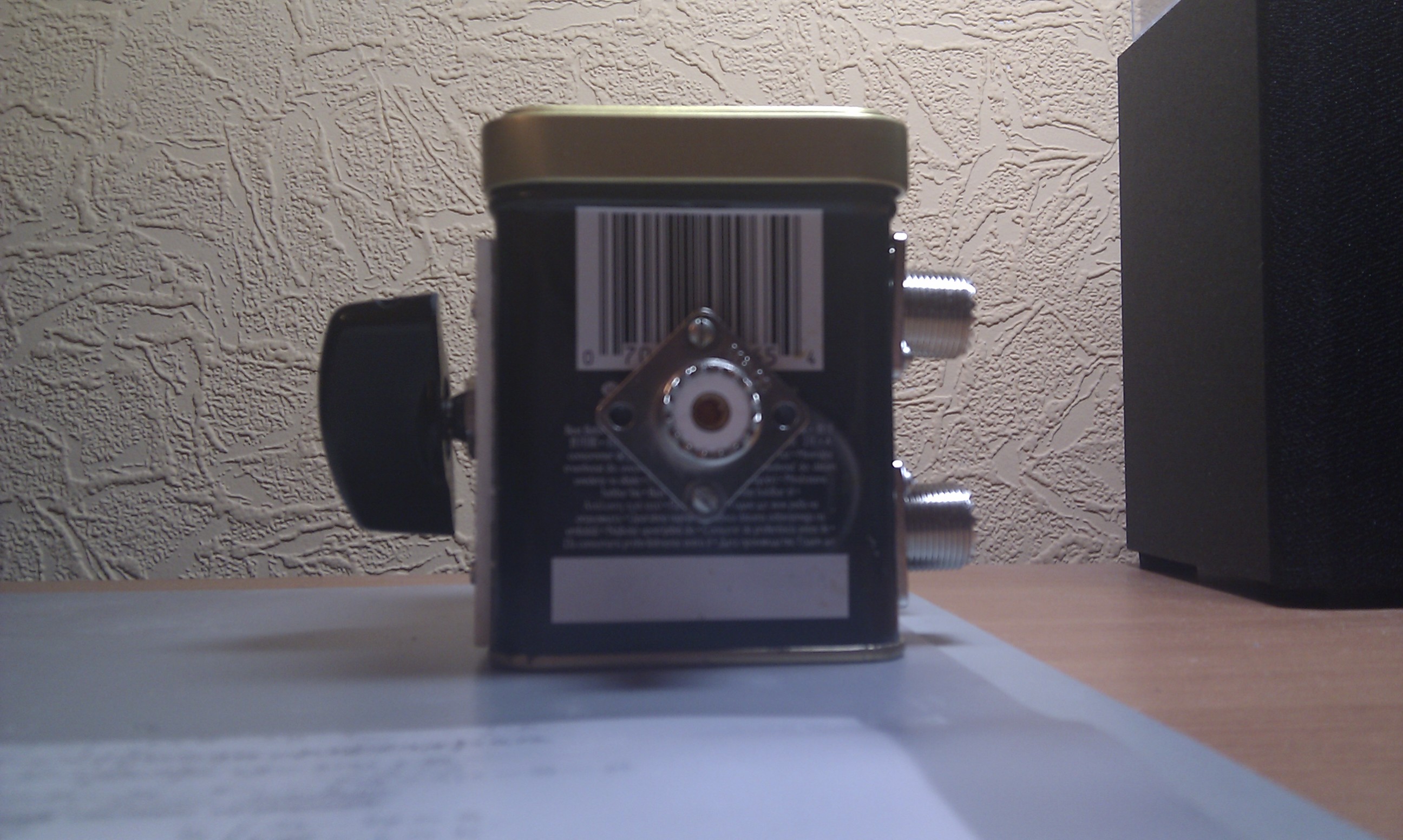

Решил делать простой переключатель своими ручками. Прикупил 5 розеток, нашел галетный керамический переключатель 5П4Н, подходящего размера металлическую банку из под чая. В итоге получилось так:

В первом положении все входы закорочены. В остальных положениях один вход за коммунтирован на выход, остальные закорочены.
Думаю может еще прикупить и вставить грозозащиту. Где дома найти заземление? На батарею вроде бы нельзя.

[Phantom8114]

Зависит от дома. В некоторых домах в розетках есть заземляющий провод. Он не всегда подключен к самой розетке.Правда не могу ручаться на отсутствие в нем каких либо помех.

[Виктор ВК]

"Экстремальный" способ заземления- провести из распределительного щитка отдельным проводом или найти арматуру в стене и прикрепиться к ней(кстати ванна должна быть заземлена, там и железка соответствующая есть. Внимание! На саму ванну не цеплять). Но это если не жалко ремонта. Иных невандальных способов подсказать не могу. Разбирай розетку и смотри наличие заземляющего провода.

[Sever9]

Сегодня, кстати на работе технику безопасности по работе на электроустановках читали.
Вот про такие "невандальные" способы и рассказывали, что бывает.
Не забывайте, одно дело заземление прибора - там максимум в ванне за одно место 220 "пощекочет".
Другое дело заземление антенны. В предельном случае у вас в квартире может оказаться молния. А теперь прикинте "энергетику" последней...

[Салют]

Сегодня, кстати на работе технику безопасности по работе на электроустановках читали.
Вот про такие "невандальные" способы и рассказывали, что бывает.
Не забывайте, одно дело заземление прибора - там максимум в ванне за одно место 220 "пощекочет".
Другое дело заземление антенны. В предельном случае у вас в квартире может оказаться молния. А теперь прикинте "энергетику" последней...

И . . . ? как быть?
я понимаю самый хороший вариант скинуть с 10 этажа лом, что бы он сам в землю метра на 1,5-2 вошел и к нему. Вот только провод заземления тоже с балкона 10 этажей вниз везти?

[Виктор ВК]

Сегодня, кстати на работе технику безопасности по работе на электроустановках читали.
Вот про такие "невандальные" способы и рассказывали, что бывает.
Не забывайте, одно дело заземление прибора - там максимум в ванне за одно место 220 "пощекочет".
Другое дело заземление антенны. В предельном случае у вас в квартире может оказаться молния. А теперь прикинте "энергетику" последней...

Ну это ты зря, молния абы куда бить не будет. На всех домах присутствует громоотвод. Ну если сие чудо все таки произойдет, то заземление должно от этого уберечь. и не обязательно вести провод в ванную, если дом панельный то можно расковырять арматурину и к ней зацепиться. А при условии прохождения провода через квартиру нужно просто взять потолще и все будет ОК.

[Виктор ВК]

И . . . ? как быть?
я понимаю самый хороший вариант скинуть с 10 этажа лом, что бы он сам в землю метра на 1,5-2 вошел и к нему. Вот только провод заземления тоже с балкона 10 этажей вниз везти?

Одного лома боюсь будет недостаточно, нужно как минимум три лома и соединить их желательно металлической лентой и при помощи сварки. И проводок надо добротный вести в квартиру.

[Phantom8114]

У меня на работе несколько лет назад в антенну молния попала и ушла без последствий для оборудования и персонала через громоотвод с сечением провода примерно 3 мм. В земле был даже не лом а кусок арматуры 10 мм. диаметром. Да еще к тому же громоотвод стоял чуть ли не у самой рации.

[mikhail]

У меня на работе несколько лет назад в антенну молния попала и ушла без последствий для оборудования и персонала через громоотвод с сечением провода примерно 3 мм. В земле был даже не лом а кусок арматуры 10 мм. диаметром. Да еще к тому же громоотвод стоял чуть ли не у самой рации.

Чистое везение!!!
У меня на работе постоянно молнии бъют в башни (телевизионные). Так вот при не правильно выполненном заземлении (сгнило или порвал кто контур) выгорает все кроме антенны и ВЧ фидера: тюнера, передатчики контрольное оборудование, коммутация и пр.
Так что заземление штука весьма важная и ответственная! ПУЭ как и ПДД "написано кровью" как бы печально это не звучало.
По поводу арматуры панельного дома - не думаю, что это хороший вариант. Чем короче и толще (собственно нас интересует площадь поверхности проводника) проводник от заземленных устройств до контура (ломы, уголки и пр. - кстати в нашей действительности обычно хватает 6-ти уголков 50х5 соединенных лентой 4х40 - как раз менее 4 Ом получается) тем лучше и для Вас и для аппаратуры. Ну и что, что провод будет с 10 этажа до земли, зато нет проблем с заземлением.
Некоторые конечно используют батареи в качестве заземления, но это большое заблуждение - теплотрасса не имеет прямого соединения с землей на всем ее протяжении! Да и пощипывает порой когда к батарее прикасаешься. Один раз полечил соседей приспособивших сеть отопления под "землю" - дал туда коротенько 220В и все как рукой сняло. Потом правда сосед возмущался что у него магнитофон сгорел

[Салют]

Одного лома боюсь будет недостаточно, нужно как минимум три лома и соединить их желательно металлической лентой и при помощи сварки. И проводок надо добротный вести в квартиру.

ну это совсем по фэншую, только много ли людей так делают? Излишество это все.
